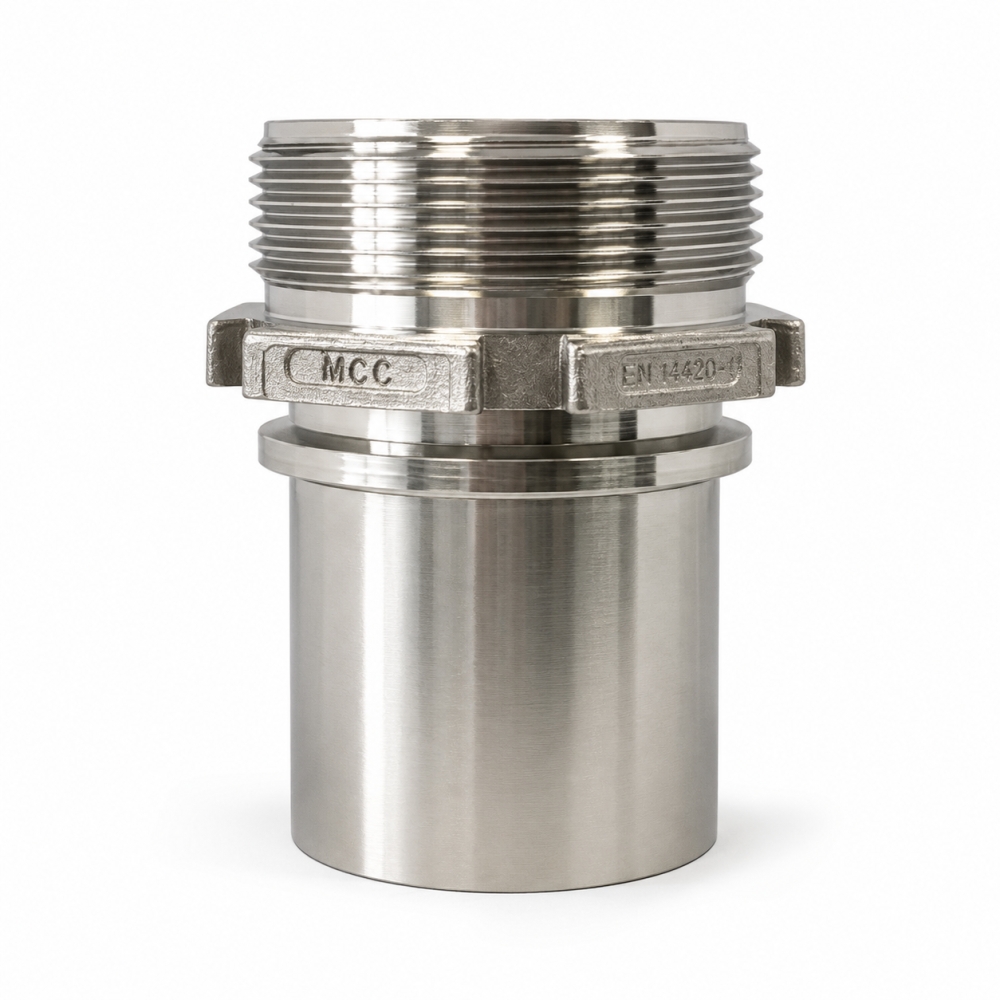

Die Vaterteil-Schalenverschraubung nach EN 14420-2 dient zur sicheren Einbindung von Industrieschläuchen in Klemmschalensysteme. Sie verfügt über ein zylindrisches BSPP-Außengewinde, einen glatten Schlauchstutzen sowie einen stabilen Sicherungsbund zur formschlüssigen Aufnahme der passenden Klemmschalen.

Der glatte Stutzen eignet sich insbesondere für Schläuche mit Elastomer-Innenschicht. In Verbindung mit exakt abgestimmten Klemmschalen entsteht eine belastbare und demontierbare Schlauchverbindung für industrielle Anwendungen.

Gefertigt aus hochwertigem Edelstahl 1.4408, bietet die Armatur eine hohe Korrosionsbeständigkeit und eignet sich für anspruchsvolle Einsatzbedingungen in der Chemie-, Anlagen- und Verfahrenstechnik.

Vorteile auf einen Blick

Normgerechte Ausführung nach EN 14420-2
Glatte Stutzenoberfläche für eine schonende Schlaucheinbindung
Sicherungsbund zur zuverlässigen Aufnahme der Klemmschalen
BSPP-Außengewinde für vielseitige Anschlussmöglichkeiten
Edelstahl 1.4408 für hohe Korrosionsbeständigkeit
Demontierbares System für Wartung und Wiederverwendung
Betriebsdruck bis 25 bar

Typische Einsatzbereiche

Chemische Industrie und Verfahrenstechnik
Industrielle Schlauchleitungen
Anlagen- und Maschinenbau
Tank-, Pumpen- und Rohrleitungssysteme
Be- und Entladung flüssiger Medien
Wartungsfähige Klemmschalenverbindungen

Technische Eckdaten

Bauteil	Vaterteil-Schalenverschraubung
Norm	EN 14420-2
Werkstoff	Edelstahl 1.4408
Anschluss	BSPP-Außengewinde
Stutzen	Glatter Schlauchstutzen
Ausführung	Mit Sicherungsbund
Betriebsdruck	Bis 25 bar
Nennweiten	DN 13 bis DN 100

Verfügbare Anschlussgrößen

Je nach Ausführung erhältlich in Kombinationen von:

DN 13 bis DN 100
mit BSPP-Außengewinden von
1/2" bis 4".

Zusätzlich stehen ausgewählte Nennweiten mit abweichenden Gewindegrößen zur Verfügung.

Hinweis zur Schlaucheinbindung

Für eine dauerhaft sichere Verbindung müssen Schlauchinnendurchmesser, Schlauchwandstärke, Stutzengröße und Klemmschale exakt aufeinander abgestimmt werden.

Verwenden Sie bevorzugt passende Stutzen und Klemmschalen aus einem abgestimmten System. Die endgültige Druckbeständigkeit richtet sich zusätzlich nach dem verwendeten Schlauch, den Klemmschalen sowie den Betriebsbedingungen.
