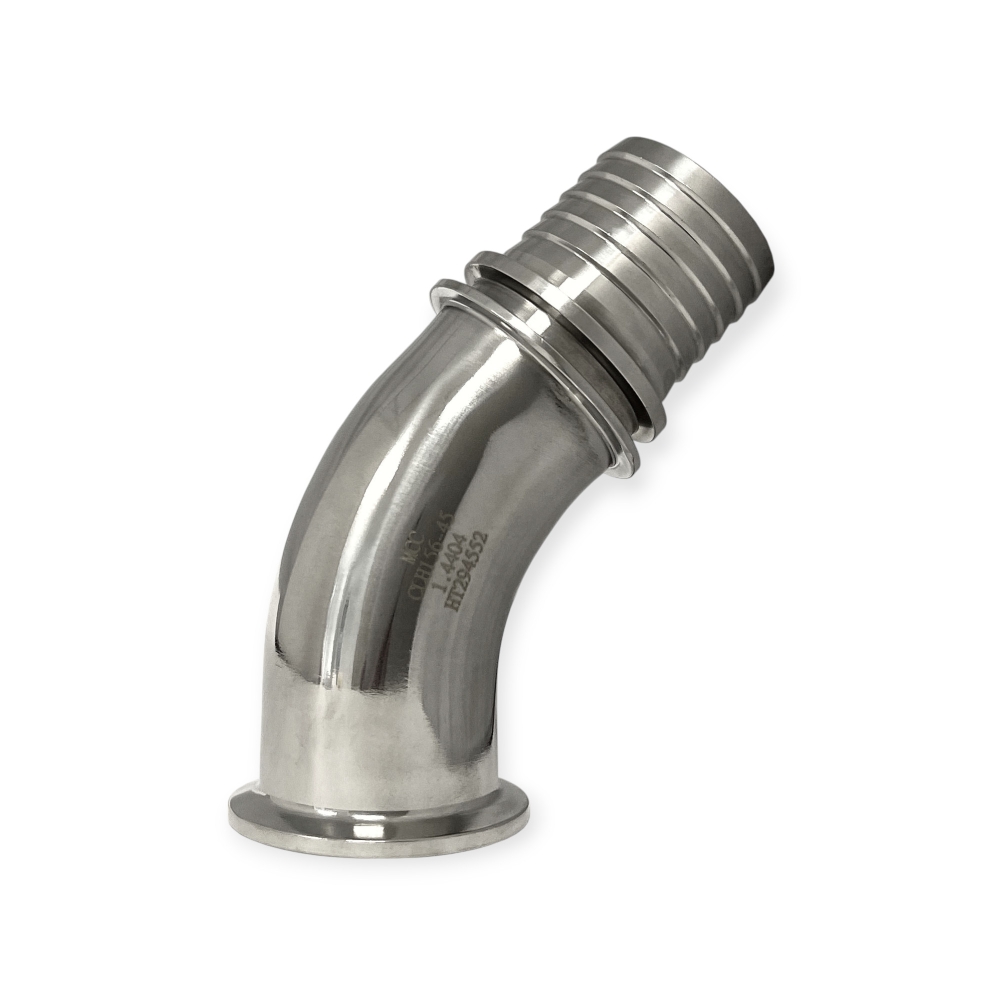

Bild 1 von Clamp-Kupplung DIN 32676 – 45° Rillenstutzen mit Sicherungsbund – Edelstahl 1.4404
neu

Clamp-Kupplung DIN 32676 – 45° Rillenstutzen mit Sicherungsbund – Edelstahl 1.4404 (1 Stück)

Artikel-Nr.: CLH-45

von SchellenDirekt

ab 43,79 €

    Clamp-Kupplung DIN 32676 mit 45° Rillenstutzen und Sicherungsbund – Edelstahl 1.4404

    Kompakte Winkelkupplung für hygienische Rohrsysteme

    Diese Clamp-Kupplung nach DIN 32676 ist mit einem 45° gewinkelten Rillenstutzen sowie einem integrierten Sicherungsbund ausgestattet. Sie wurde speziell für den Einsatz in Anlagen konzipiert, bei denen eine abgewinkelte Schlauchführung erforderlich ist – z. B. bei beengten Platzverhältnissen oder zur Optimierung des Strömungsverlaufs.

    Der Rillenstutzen sorgt für eine zuverlässige Verbindung mit Schlauchleitungen, während der Sicherungsbund zusätzlichen Halt gewährleistet. Gefertigt aus Edelstahl 1.4404 (316L) erfüllt die Kupplung höchste Ansprüche an Hygiene, Beständigkeit und Sicherheit – ideal für Lebensmittel-, Pharma- und Chemieanwendungen.

    Eigenschaften im Überblick

    • Clamp-Anschluss nach DIN 32676

    • 45°-Winkel für flexible Rohrführung

    • Rillenstutzen für sicheren Schlauchanschluss

    • Mit Sicherungsbund zur Schlauchfixierung

    • Material: Edelstahl 1.4404 (316L)

    • Beständig gegen aggressive Medien

    • Geeignet für CIP-/SIP-Prozesse

    • Betriebsdruck: 25 bar

    Verfügbare Größen & Artikelnummern

    Artikel-Nr.MaterialBetriebsdruckScheibendurchmesser (mm)Schlauchstutzen (mm)
    CLH051-45 Edelstahl 1.4404 25 bar 34 13
    CLH076-45 Edelstahl 1.4404 25 bar 34 19
    CLH106-45 Edelstahl 1.4404 25 bar 50,5 25
    CLH125-45 Edelstahl 1.4404 25 bar 50,5 32
    CLH156-45 Edelstahl 1.4404 25 bar 50,5 38
    CLH206-45 Edelstahl 1.4404 25 bar 64 51
    CLH256-45 Edelstahl 1.4404 25 bar 91 63
    CLH306-45 Edelstahl 1.4404 25 bar 106 76



    Einsatzbereiche

    Die abgewinkelte Clamp-Kupplung ist besonders geeignet für:

    • Eng verbaute Rohrsysteme

    • Hygienische Anlagen mit Richtungswechsel

    • Lebensmittel- und Getränkeverarbeitung

    • Pharmazeutische Produktion

    • Reinigungsfreundliche Industrieumgebungen
