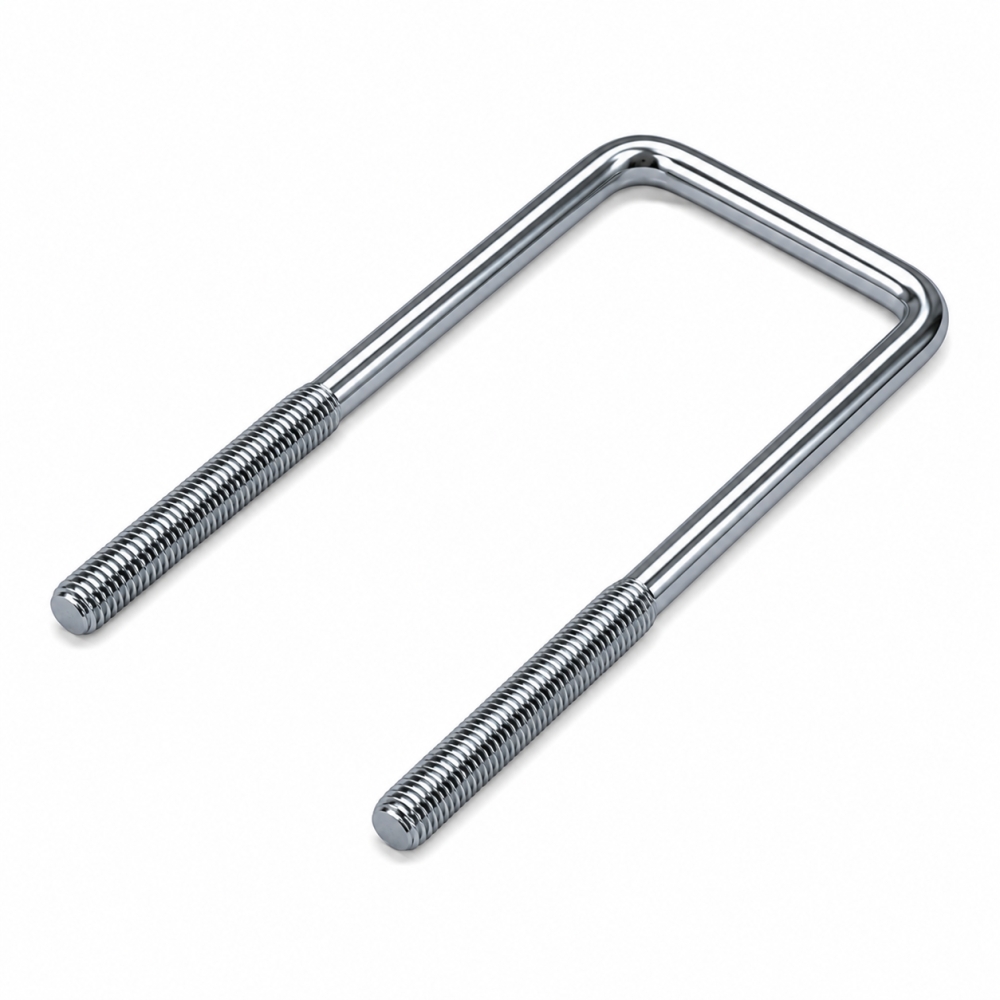

Dieser Quadratrohrbügel mit langen Schenkeln ist eine robuste Befestigungslösung für Vierkantrohre, Rechteckrohre und eckige Profile. Durch die verlängerten Schenkel eignet sich der Bügel besonders für stärkere Träger, größere Profilhöhen oder Montagesituationen mit zusätzlichem Befestigungsspielraum.

Gefertigt aus galvanisch verzinktem Stahl bietet der Rechteckbügel einen zuverlässigen Korrosionsschutz und eine stabile, formschlüssige Verbindung. Die Ausführung ist ähnlich Typ 3575 und eignet sich für professionelle Anwendungen im Stahlbau, Anlagenbau, Maschinenbau, Fahrzeugbau sowie in technischen Konstruktionen.

Vorteile auf einen Blick

Lange Schenkel – ideal für stärkere Profile und größere Befestigungsabstände
Galvanisch verzinkter Stahl – zuverlässiger Schutz vor Korrosion
Eckige Form – passend für Vierkantrohre und Rechteckrohre
Stabile Befestigung – formschlüssiger Halt bei technischen Konstruktionen
Montagefreundlich – einfache Verschraubung mit Muttern oder passender Gegenplatte

Typische Einsatzbereiche

• Befestigung von Vierkant- und Rechteckrohren
• Stahlbau, Anlagenbau und Maschinenbau
• Rohrrahmenbau und Gestellkonstruktionen
• Fahrzeugbau, Anhängerbau und Landtechnik
• Montage an Traversen, Profilen und Konsolen

Technische Eckdaten

Ausführung	Quadratrohrbügel / Rechteckbügel
Form	U-Bügel eckig
Material	Stahl, galvanisch verzinkt
Normbezug	ähnlich Typ 3575
Gewinde	M10, M12 oder M16 je nach Größe

Verfügbare Abmessungen

32 × 100 mm – Gewinde M10×60

42 × 120 mm – Gewinde M10×60

52 × 140 mm – Gewinde M10×60

62 × 170 mm – Gewinde M10×60

72 × 190 mm – Gewinde M10×60

82 × 210 mm – Gewinde M12×60

92 × 230 mm – Gewinde M12×60

102 × 250 mm – Gewinde M12×60

122 × 290 mm – Gewinde M12×60

142 × 350 mm – Gewinde M16×90

162 × 390 mm – Gewinde M16×90

182 × 430 mm – Gewinde M16×90

202 × 470 mm – Gewinde M16×90

Hinweis aus der Praxis

Für eine saubere Kraftverteilung empfiehlt sich die Verwendung einer passenden Gegenplatte. Dadurch wird das Bauteil gleichmäßig abgestützt und die Verbindung bleibt auch bei höherer Belastung zuverlässig stabil.
