NORMAQUICK PS3 Steckverbindung NW 20-90° EPDM Winkelstück

Artikel-Nr.: 7028004020

von NORMA

EAN: 4255707424093

14,99 €

Inhalt: 1 Stück

inkl. 19,00 % MwSt., zzgl. Versandkosten
Grundpreis: 14,99 € / Stück

Lieferzeit: 1 bis 3 Tage ^[*2]

Beschreibung

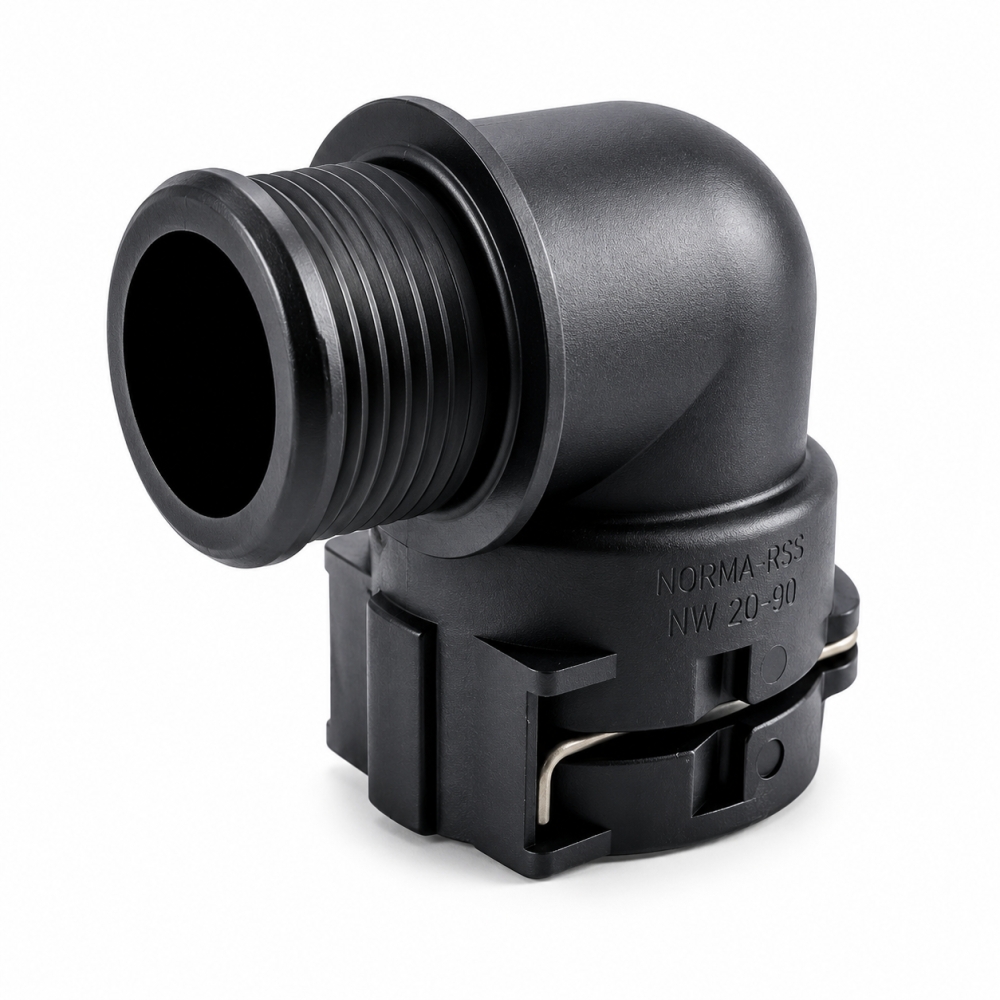

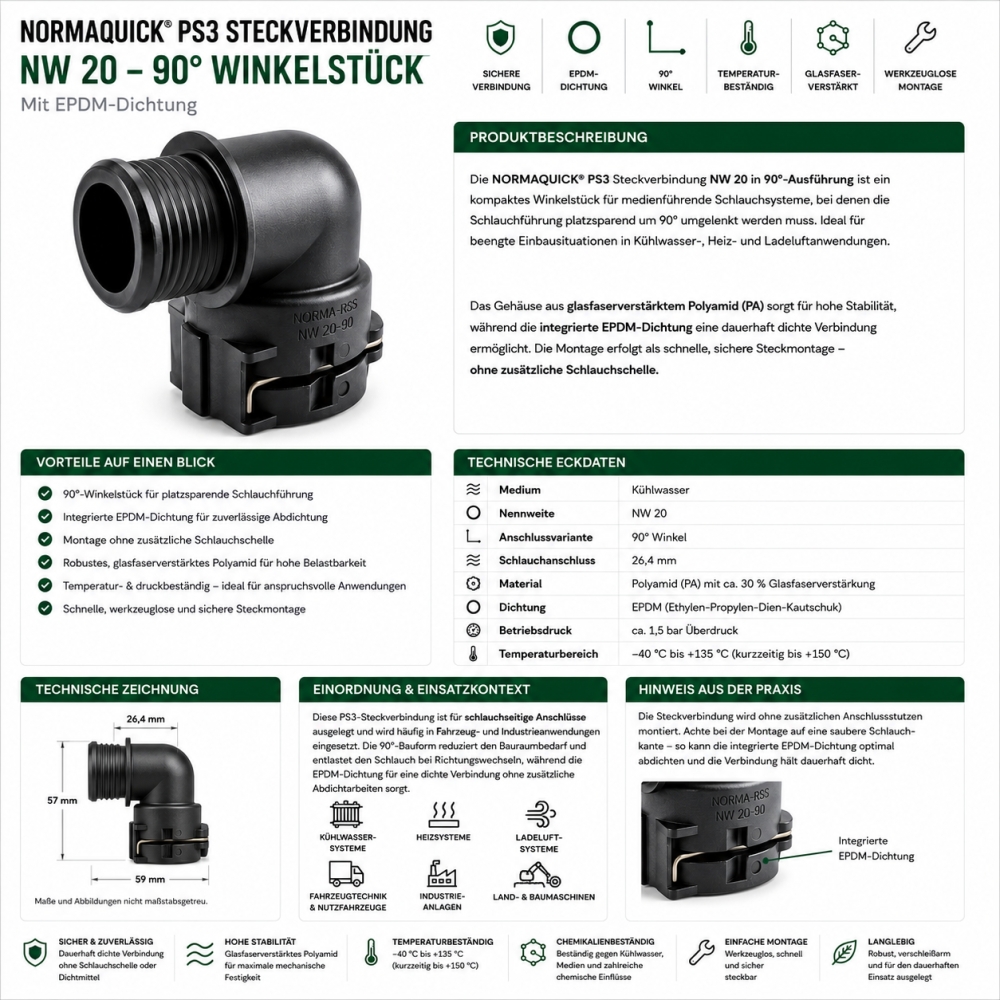

NORMAQUICK® PS3 Steckverbindung NW 20 – 90° Winkelstück mit EPDM-Dichtung

Produktbeschreibung

Die NORMAQUICK® PS3 Steckverbindung NW 20 in 90°-Ausführung ist ein kompaktes Winkelstück für medienführende Schlauchsysteme, bei denen die Schlauchführung platzsparend um 90° umgelenkt werden muss. Ideal für beengte Einbausituationen in Kühlwasser-, Heiz- und Ladeluftanwendungen.

Das Gehäuse aus glasfaserverstärktem Polyamid (PA) sorgt für hohe Stabilität, während die integrierte EPDM-Dichtung eine dauerhaft dichte Verbindung ermöglicht. Die Montage erfolgt als schnelle, sichere Steckmontage – ohne zusätzliche Schlauchschelle.

Vorteile auf einen Blick

90°-Winkelstück für platzsparende Schlauchführung
Integrierte EPDM-Dichtung für zuverlässige Abdichtung
Montage ohne zusätzliche Schlauchschelle
Robustes, glasfaserverstärktes Polyamid für hohe Belastbarkeit
Temperatur- & druckbeständig – ideal für anspruchsvolle Anwendungen

Einordnung & Einsatzkontext

Diese PS3-Steckverbindung ist für schlauchseitige Anschlüsse ausgelegt und wird häufig in Fahrzeug- und Industrieanwendungen eingesetzt. Die 90°-Bauform reduziert den Bauraumbedarf und entlastet den Schlauch bei Richtungswechseln, während die EPDM-Dichtung für eine dichte Verbindung ohne zusätzliche Abdichtarbeiten sorgt.

Typische Einsatzbereiche

Kühlwasser- und Temperiersysteme
Heiz- und Ladeluftsysteme
Fahrzeugtechnik & Nutzfahrzeuge
Industrie- und Anlagenbau

Technische Eckdaten

Medium	Kühlwasser
Nennweite	NW 20
Anschlussvariante	90° Winkel
Schlauchanschluss	26,4 mm
Material	Polyamid (PA) mit ca. 30 % Glasfaserverstärkung
Dichtung	EPDM (Ethylen-Propylen-Dien-Kautschuk)
Betriebsdruck	ca. 1,5 bar Überdruck
Temperaturbereich	−40 °C bis +135 °C (kurzzeitig bis +150 °C)

Hinweis aus der Praxis

Die Steckverbindung wird ohne zusätzlichen Anschlussstutzen montiert. Achte bei der Montage auf eine saubere Schlauchkante – so kann die integrierte EPDM-Dichtung optimal abdichten und die Verbindung hält dauerhaft dicht.
