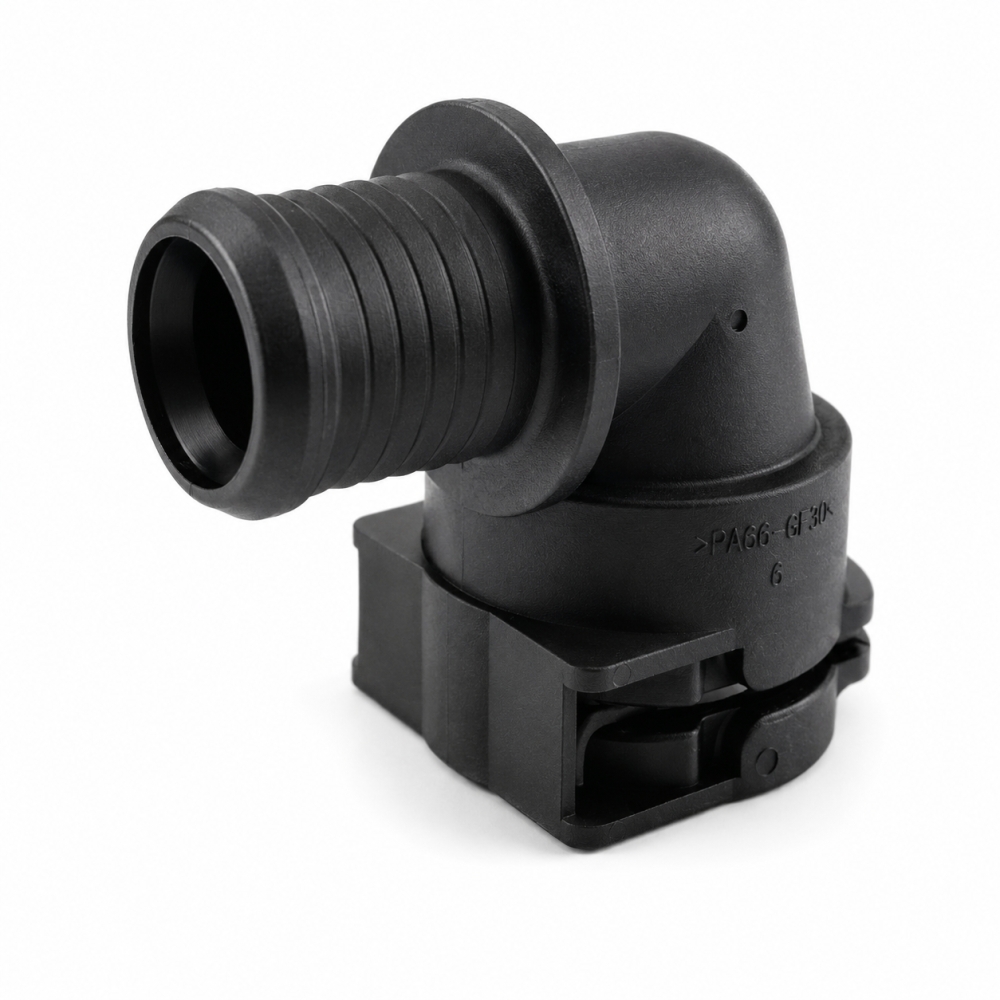

NORMAQUICK PS3 Steckverbindung NW 12 – 90° EPDM Sonderausführung

Die NORMAQUICK® PS3 Steckverbindung NW 12 – 90° ist ein kompakter Push-&-Seal-Steckverbinder für die sichere Verbindung medienführender Leitungen. Die PS3-Baureihe wurde insbesondere für Kühlwasser- und Heizungsleitungen in Fahrzeugen und industriellen Anwendungen entwickelt und kann ebenfalls in geeigneten Ladeluftsystemen eingesetzt werden.

Das Gehäuse besteht aus robustem Polyamid 6.6 mit 30 % Glasfaserverstärkung (PA66-GF30). Der integrierte, peroxidisch vernetzte EPDM-O-Ring sorgt für eine zuverlässige Abdichtung und ist speziell für den Kontakt mit Kühlmedien ausgelegt.

Bei diesem Artikel handelt es sich um eine Sonderausführung mit schwarzem Verriegelungsbügel. Die Anschlussabmessungen entsprechen ansonsten der Standardausführung. Durch die 90°-Bauform eignet sich der Steckverbinder besonders für Installationen mit begrenztem Bauraum.

• Original NORMAQUICK® PS3 Stecksystem
• Sonderausführung mit schwarzem Verriegelungsbügel
• 90°-Winkel für platzsparende Leitungsführung
• Nennweite NW 12
• Schlauchanschluss 16,8 mm
• Integrierte EPDM-Dichtung
• Robustes PA66-GF30-Gehäuse
• Werkzeugfreie Rastmontage
• Kompakte Bauform für enge Einbausituationen

NORMAQUICK® PS3 Steckverbinder werden zur dichten Verbindung von Kühlwasser- und Heizungsschläuchen in Personen- und Nutzfahrzeugen sowie in vergleichbaren technischen Leitungssystemen eingesetzt.

Die Kombination aus kompakter 90°-Geometrie, integrierter Dichtung und werkzeugfreier Steckmontage macht diese Ausführung besonders interessant für Service, Reparatur, Fahrzeugbau und industrielle Leitungssysteme.

Schwarzer Verriegelungsbügel: Diese Variante ist eine Sonderausführung des NORMAQUICK® PS3 NW 12. Die übrigen relevanten Anschlussabmessungen entsprechen der Standardausführung.

Die NORMAQUICK® PS3 Steckverbindung ist für die Montage auf passenden Anschlussstutzen nach VDA-Richtlinie vorgesehen. Die Rastmontage erfolgt ohne zusätzliches Montagewerkzeug.

Hinweis: Der Steckverbinder wird ohne Anschlussstutzen geliefert. Vor dem Austausch sollten Nennweite, Anschlussgeometrie, Schlauchanschluss und Dichtungswerkstoff mit der vorhandenen Anwendung abgeglichen werden.
