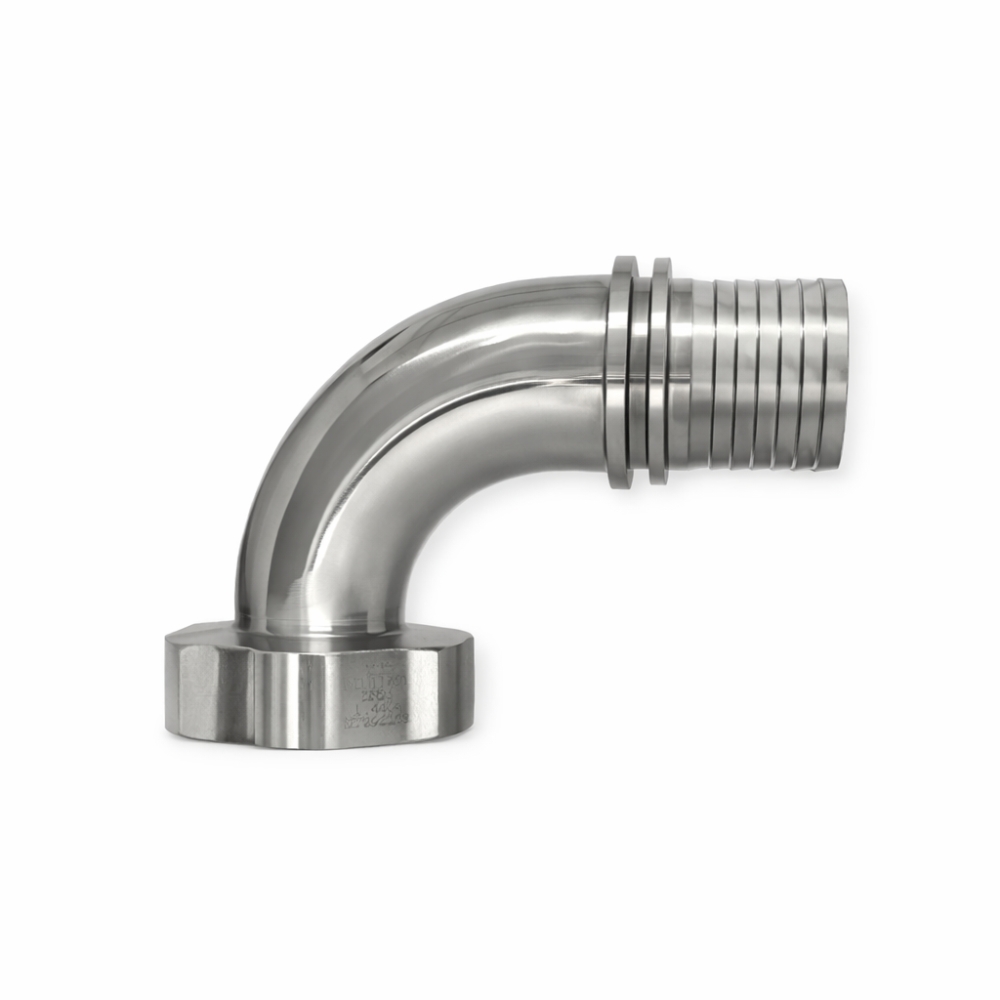

90° Kegelstutzen DIN 11851 mit Rillenstutzen, Sicherungsbund & Überwurfmutter

🔧 Platzsparende Lösung für hygienische Rohrverbindungen

Der 90° Kegelstutzen nach DIN 11851 mit Rillenstutzen, Sicherungsbund und Überwurfmutter eignet sich ideal für Anwendungen mit beengten Platzverhältnissen – z. B. in der Lebensmittel-, Getränke- oder Pharmaindustrie. Die Winkelkonstruktion ermöglicht eine platzsparende Leitungsführung und bietet gleichzeitig eine druckfeste Verbindung bis 25 bar.

Gefertigt aus Edelstahl 1.4404 (AISI 316L) überzeugt dieser Anschluss durch Korrosionsbeständigkeit, hygienisches Design und lange Lebensdauer. Der montierte Rillenstutzen mit Sicherungsbund sorgt für sicheren Halt, während die Überwurfmutter eine schnelle Montage ermöglicht.

📌 Produkteigenschaften

• Norm: 90° Kegelstutzen nach DIN 11851
• Rillenstutzen mit Sicherungsbund + montierte Überwurfmutter
• Werkstoff: Edelstahl 1.4404 (AISI 316L)
• Druckbeständig: bis 25 bar
• Hygienisch: totraumfrei, montagefreundlich
• Reinigung: Geeignet für CIP-/SIP-Reinigungsprozesse

📏 Verfügbare Größen

• DN 20 – 19 mm Shank – DINHF20-90
• DN 25 – 25 mm Shank – DINHF25-90
• DN 32 – 32 mm Shank – DINHF32-90
• DN 40 – 38 mm oder 40 mm Shank – DINHF40-38-90 / DINHF40-90
• DN 50 – 50 mm Shank – DINHF50-90
• DN 65 – 63 mm Shank – DINHF65-90
• DN 80 – 75 mm Shank – DINHF80-90

🏭 Typische Einsatzbereiche

• ✔️ Anlagen mit eingeschränktem Einbauraum
• ✔️ Hygienische Rohrsysteme in der Lebensmitteltechnik
• ✔️ Kosmetische & pharmazeutische Produktionen
• ✔️ Rohrverbindungen mit rechtwinkligem Anschluss

✅ Vorteile auf einen Blick

• ✔️ Kompakte 90°-Lösung mit robuster Edelstahlqualität
• ✔️ Sicherer Halt durch Rillenstutzen & Überwurfmutter
• ✔️ Optimale Hygiene durch glatte, reinigungsfreundliche Oberfläche
