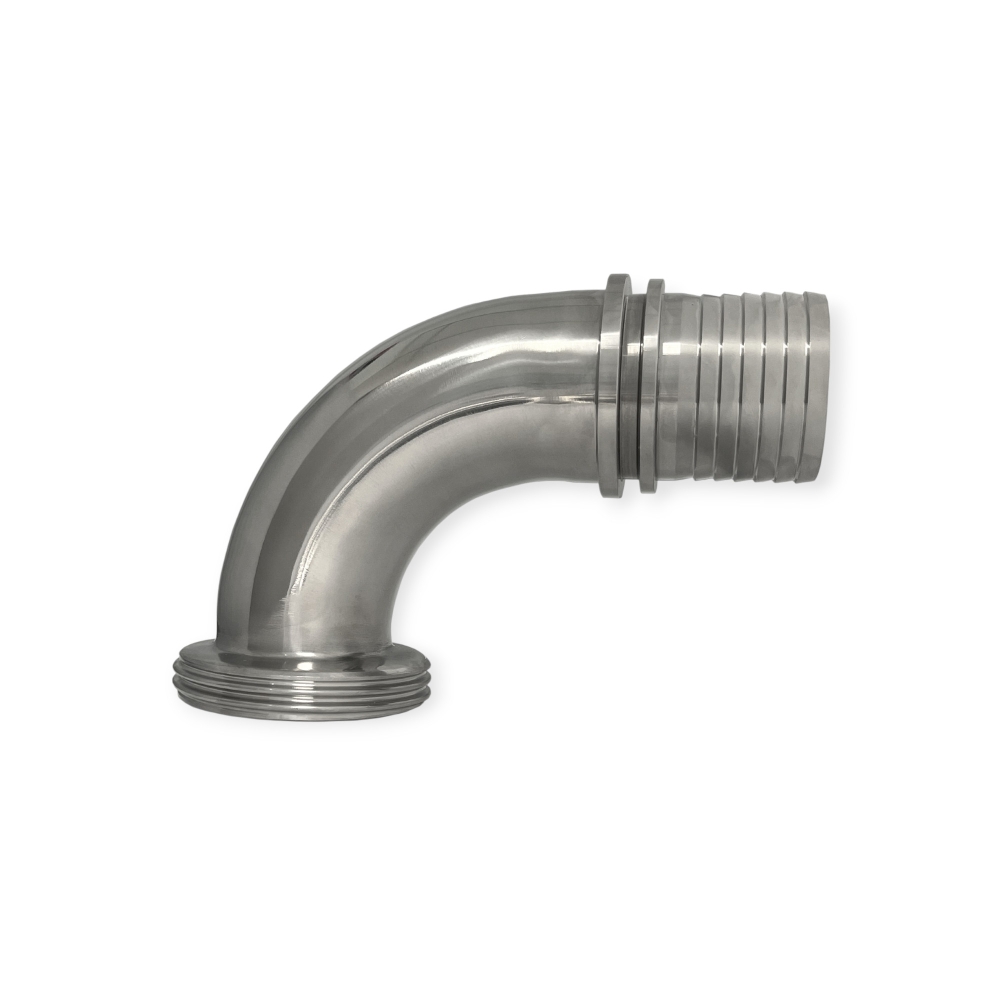

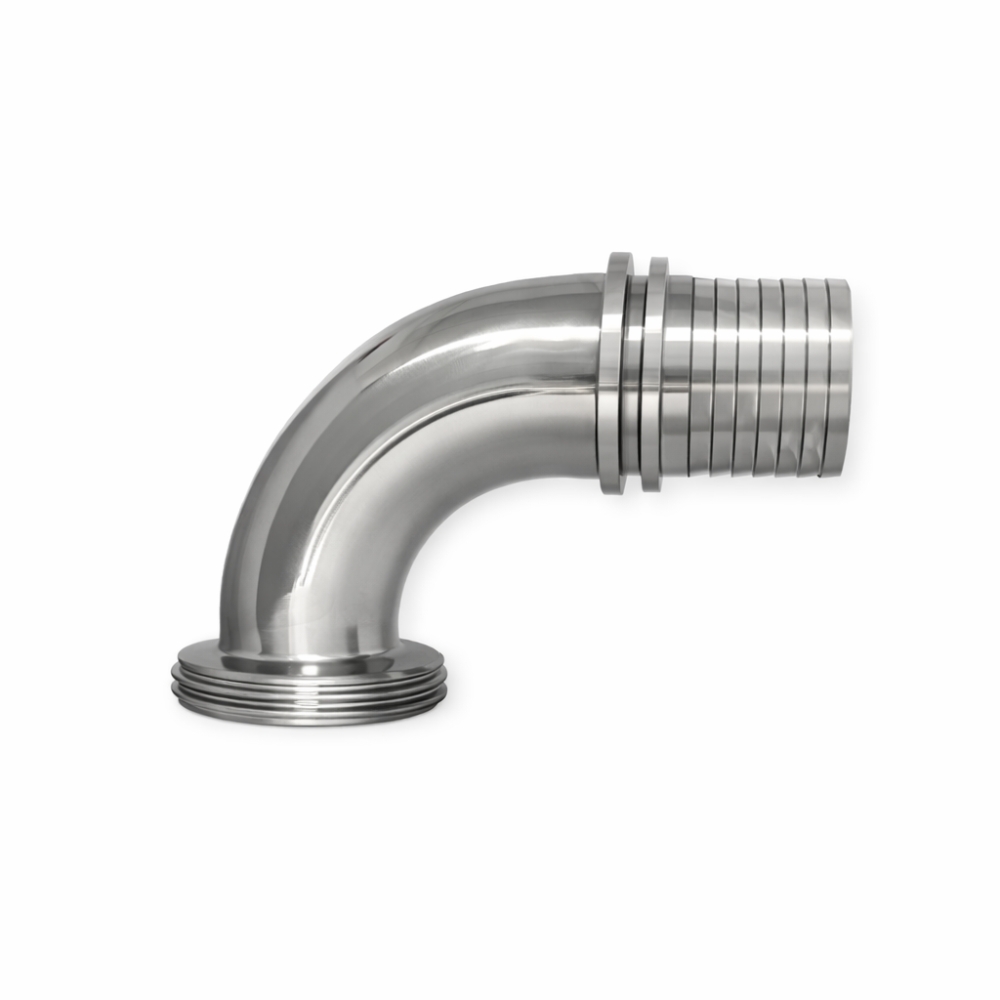

90° Außengewindestutzen DIN 11851 mit Rillenstutzen (ohne Dichtung) / (Größe) DN80 / 75mm

🔧 Hygienische Winkelverbindung für enge Platzverhältnisse

Der 90° Außengewindstutzen nach DIN 11851 mit Rillenstutzen und Sicherungsbund wurde speziell für platzsparende Rohrverbindungen in hygienischen Anwendungen entwickelt. Die gewinkelte Bauform ermöglicht eine einfache Leitungsführung – selbst bei engen Einbausituationen.

Gefertigt aus Edelstahl 1.4404 (AISI 316L) überzeugt dieser Stutzen durch hohe Korrosionsbeständigkeit, Medienverträglichkeit und einfache Reinigung. Der Anschluss erfolgt über genormtes Außengewinde, der Rillenstutzen sichert den Schlauch – die Dichtung ist nicht enthalten.

📌 Eigenschaften

• Norm: DIN 11851 – 90° Außengewinde
• Rillenstutzen mit Sicherungsbund (ohne Dichtung)
• Werkstoff: Edelstahl 1.4404 (AISI 316L)
• Druckfest: bis 25 bar
• Reinigung: CIP-/SIP-kompatibel
• Hygienisch: glatte Oberflächen, montagefreundlich
• Korrosionsbeständig: auch bei aggressiven Medien

📏 Verfügbare Größen

• DN 20 – 19 mm Shank – DINHM20-90
• DN 25 – 25 mm Shank – DINHM25-90
• DN 32 – 32 mm Shank – DINHM32-90
• DN 40 – 38 mm oder 40 mm Shank – DINHM40-38-90 / DINHM40-90
• DN 50 – 50 mm Shank – DINHM50-90
• DN 65 – 63 mm Shank – DINHM65-90
• DN 80 – 75 mm Shank – DINHM80-90

🏭 Typische Einsatzbereiche

• ✔️ Lebensmittel- und Getränketechnik
• ✔️ Pharma- und Kosmetikproduktion
• ✔️ Chemische Prozessleitungen
• ✔️ Anlagen mit beengten Einbauverhältnissen
• ✔️ Schlauchverbindungen ohne separate Dichtung

✅ Vorteile auf einen Blick

• ✔️ Kompakter 90°-Bogen für flexible Verrohrung
• ✔️ Robuster Edelstahl für hygienische Medien
• ✔️ Einfache CIP-/SIP-Reinigung möglich
