NORMAQUICK PS3 Steckverbindung NW 16-45° EPDM

Artikel-Nr.: 7028038016

von NORMA

EAN: 4255707424260

15,11 €

Inhalt: 1 Stück

inkl. 19,00 % MwSt., zzgl. Versandkosten
Grundpreis: 15,11 € / Stück

Lieferzeit: 1 bis 3 Tage ^[*2]

Beschreibung

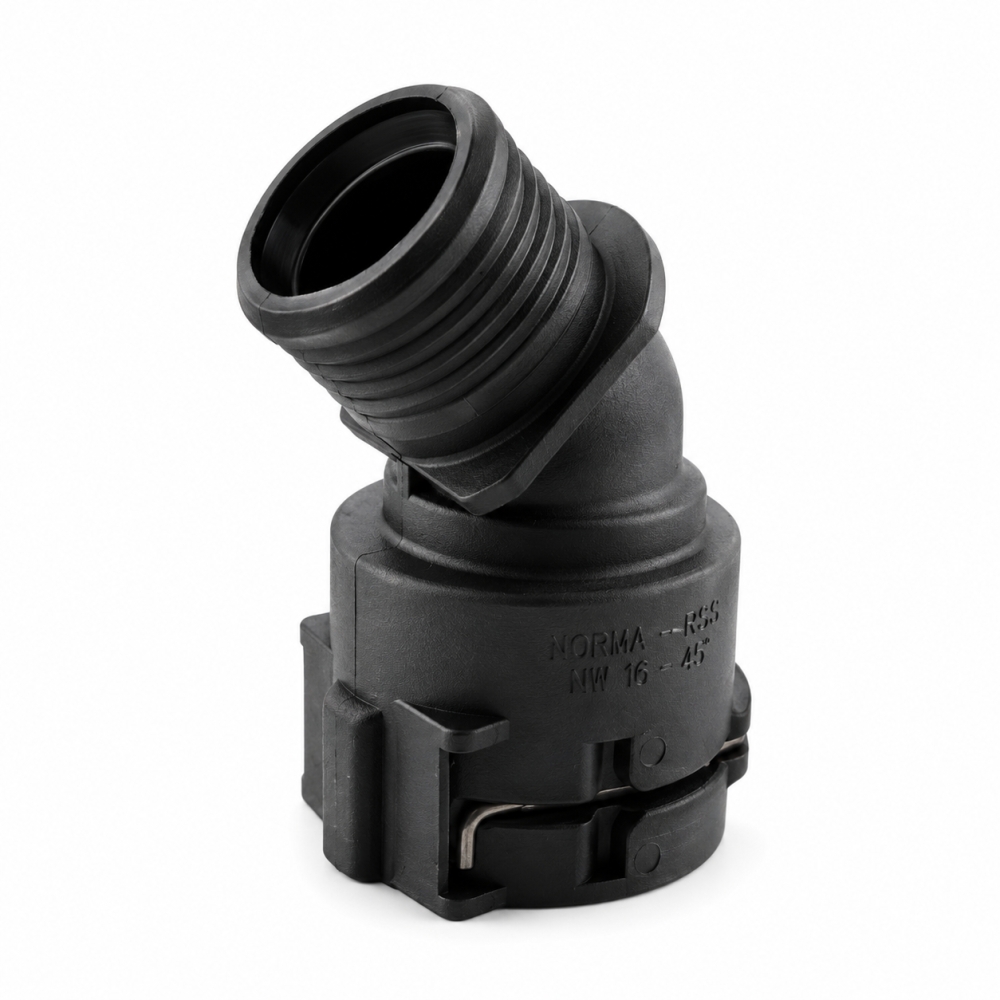

NORMAQUICK® PS3 Steckverbindung NW 16 – 45° Winkelstück mit EPDM-Dichtung

Produktbeschreibung

Die NORMAQUICK® PS3 Steckverbindung NW 16 als 45° Winkelstück ist ideal, wenn Schläuche platzsparend umgelenkt werden müssen – ohne die Verbindung unnötig zu belasten. Das glasfaserverstärkte Polyamid-Gehäuse sorgt für hohe Stabilität, die integrierte EPDM-Dichtung für zuverlässige Dichtheit im Kühlwasserbereich.

Vorteile auf einen Blick

45° Winkel für flexible, bauraumoptimierte Schlauchführung
Schnelle Montage durch Stecksystem – sauber und reproduzierbar
Hohe mechanische Beständigkeit durch glasfaserverstärktes PA
Dauerhaft dicht durch integrierte EPDM-Dichtung
Geeignet für anspruchsvolle Temperaturbereiche

Typische Einsatzbereiche

• Kühlwassersysteme
• Heizungs- und Wärmetauschersysteme
• Druckluft- und Ladeluftanwendungen
• Fahrzeug- und Maschinenbau (bei engen Einbauverhältnissen)

Technische Eckdaten

Medium: Kühlwasser
Nennweite (NW): 16
Anschlussvariante: 45° (Winkel)
Schlauchanschluss: 22,0 mm
Dichtung: EPDM (Ethylen-Propylen-Dien-Kautschuk)
Material: Polyamid (PA), 30 % glasfaserverstärkt
Betriebsdruck: ca. 1,5 bar Überdruck
Temperaturbereich: −40 °C bis +135 °C, kurzzeitig bis +150 °C

Einordnung & Einsatzkontext

Die 45°-Ausführung ist besonders sinnvoll, wenn eine Umlenkung benötigt wird, aber ein 90°-Winkel zu eng wäre. Dadurch bleibt die Schlauchführung strömungsgünstiger und mechanisch ruhiger – gerade bei beengten Einbauverhältnissen.

Hinweis aus der Praxis

Die Steckverbindung wird ohne separaten Anschlussstutzen geliefert. Bitte vor Montage die passende Systemkomponente bzw. den Anschlussaufbau prüfen.
