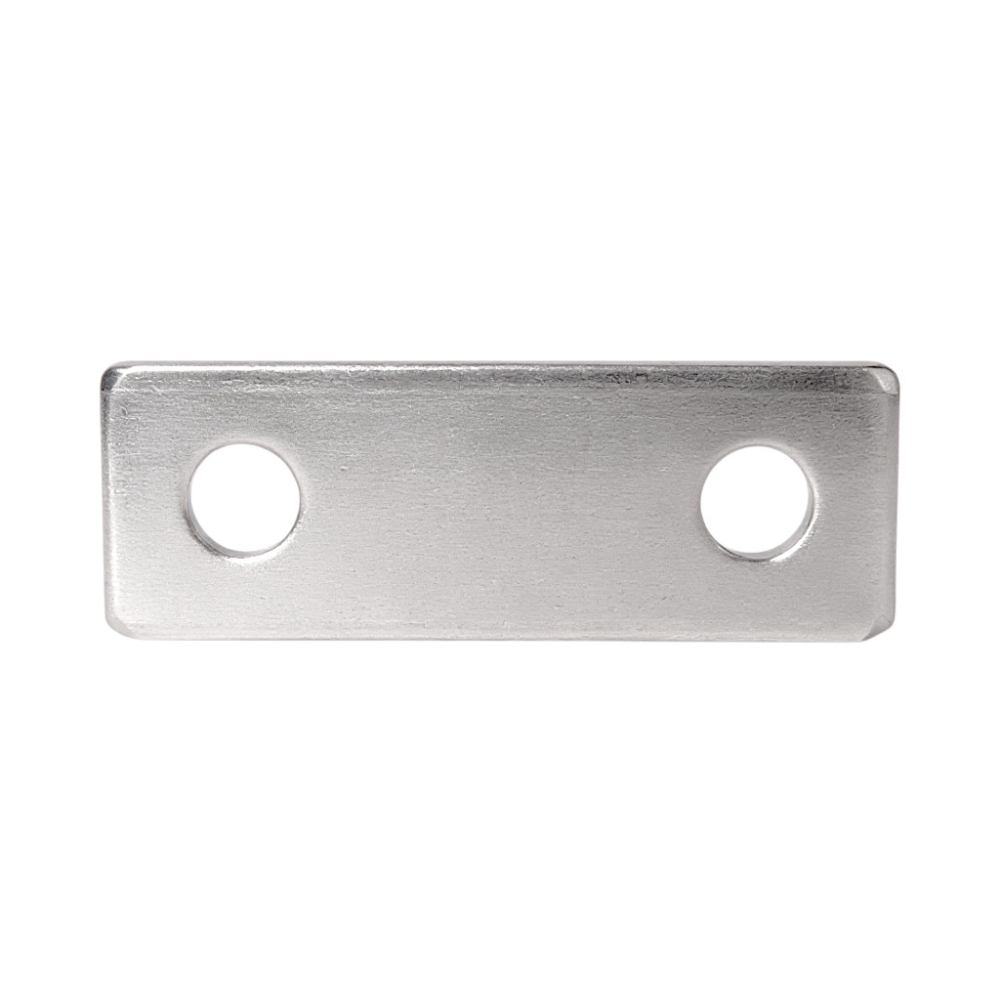

Gegenplatte für Quadratrohrbügel – verzinkter Stahl oder Edelstahl

    🔩 Stabiles Gegenstück für U-Bügel & Rohrschellen

    Diese Gegenplatte ist das passende Gegenelement für Quadratrohrbügel und Bügelschrauben. Sie dient zur sicheren Befestigung an Vierkant- und Rechteckrohren – z. B. im Stahlbau, Fahrzeugbau oder Rohrleitungsbau. Gefertigt aus verzinktem Stahl (oder optional Edelstahl), sorgt sie für eine langlebige und belastbare Montage.

    🛠️ Eigenschaften

    • Material: Verzinkter Stahl (Edelstahl auf Anfrage)
    • Passend für Bügelschellen: mit abgestimmtem Lochabstand
    • Hohe Stabilität: durch massive Flachstahlplatten
    • Montagefreundlich: vorgelochte Bohrungen für einfache Verschraubung

    📌 Anwendung

    • Stahlbau & Rohrrahmen
    • Fahrzeugbau & Geländerkonstruktionen
    • Verbindung mit Bügelschrauben oder U-Bügeln

    Hinweis: Auch in Edelstahl-Ausführung erhältlich. Bitte passende Größe zur Bügelschelle wählen.

    📏 Technische Maße nach lichter Weite (a)

    • a = 42 mm Material: 30×3 Lochmittenabstand: 52 mm Bohrung: 12 mm Länge: 72 mm
    • a = 52 mm Material: 30×3 Lochmittenabstand: 62 mm Bohrung: 12 mm Länge: 82 mm
    • a = 62 mm Material: 30×3 Lochmittenabstand: 72 mm Bohrung: 12 mm Länge: 92 mm
    • a = 72 mm Material: 30×3 Lochmittenabstand: 84 mm Bohrung: 14 mm Länge: 104 mm
    • a = 82 mm Material: 30×3 Lochmittenabstand: 94 mm Bohrung: 14 mm Länge: 116 mm
    • a = 92 mm Material: 30×3 Lochmittenabstand: 104 mm Bohrung: 14 mm Länge: 126 mm
    • a = 102 mm Material: 40×4 Lochmittenabstand: 114 mm Bohrung: 14 mm Länge: 136 mm
    • a = 122 mm Material: 40×4 Lochmittenabstand: 134 mm Bohrung: 14 mm Länge: 156 mm
    • a = 142 mm Material: 40×4 Lochmittenabstand: 158 mm Bohrung: 18 mm Länge: 190 mm
    • a = 162 mm Material: 40×4 Lochmittenabstand: 178 mm Bohrung: 18 mm Länge: 210 mm
    • a = 182 mm Material: 40×4 Lochmittenabstand: 198 mm Bohrung: 18 mm Länge: 230 mm
    • a = 202 mm Material: 40×4 Lochmittenabstand: 218 mm Bohrung: 18 mm Länge: 250 mm
