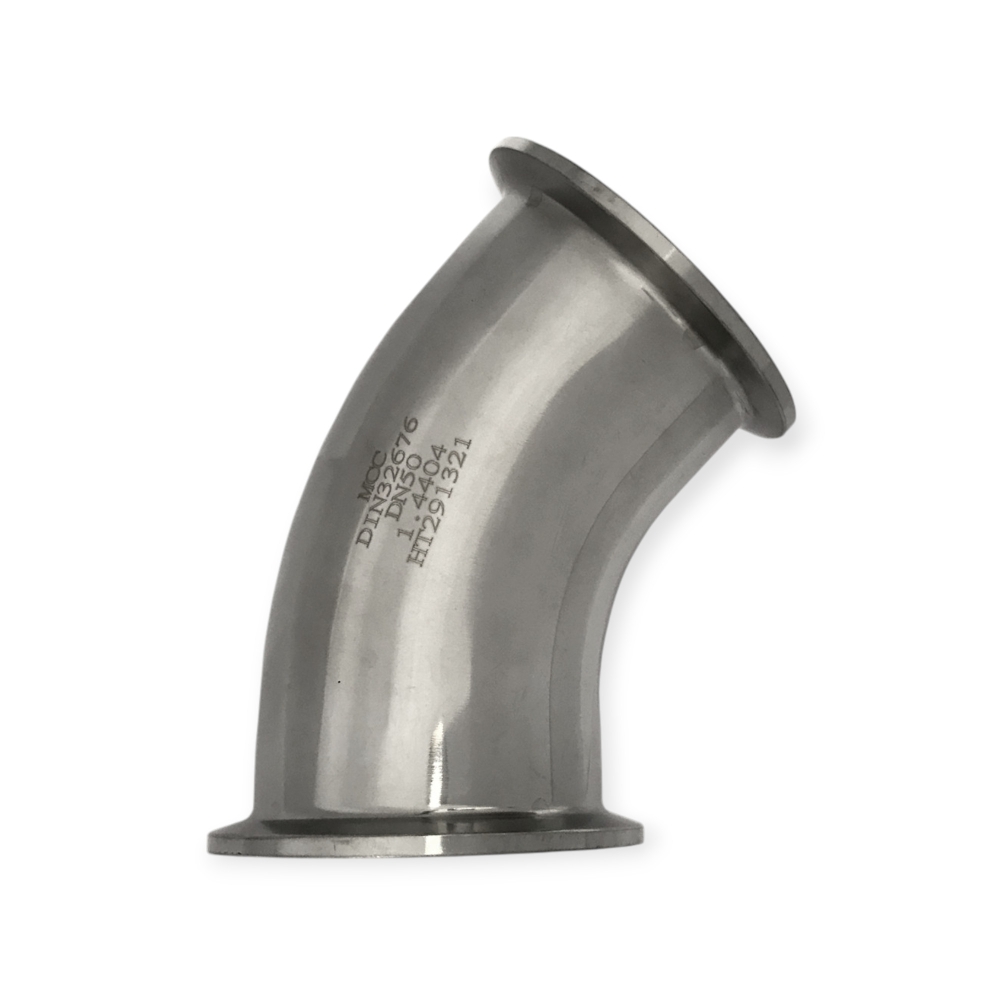

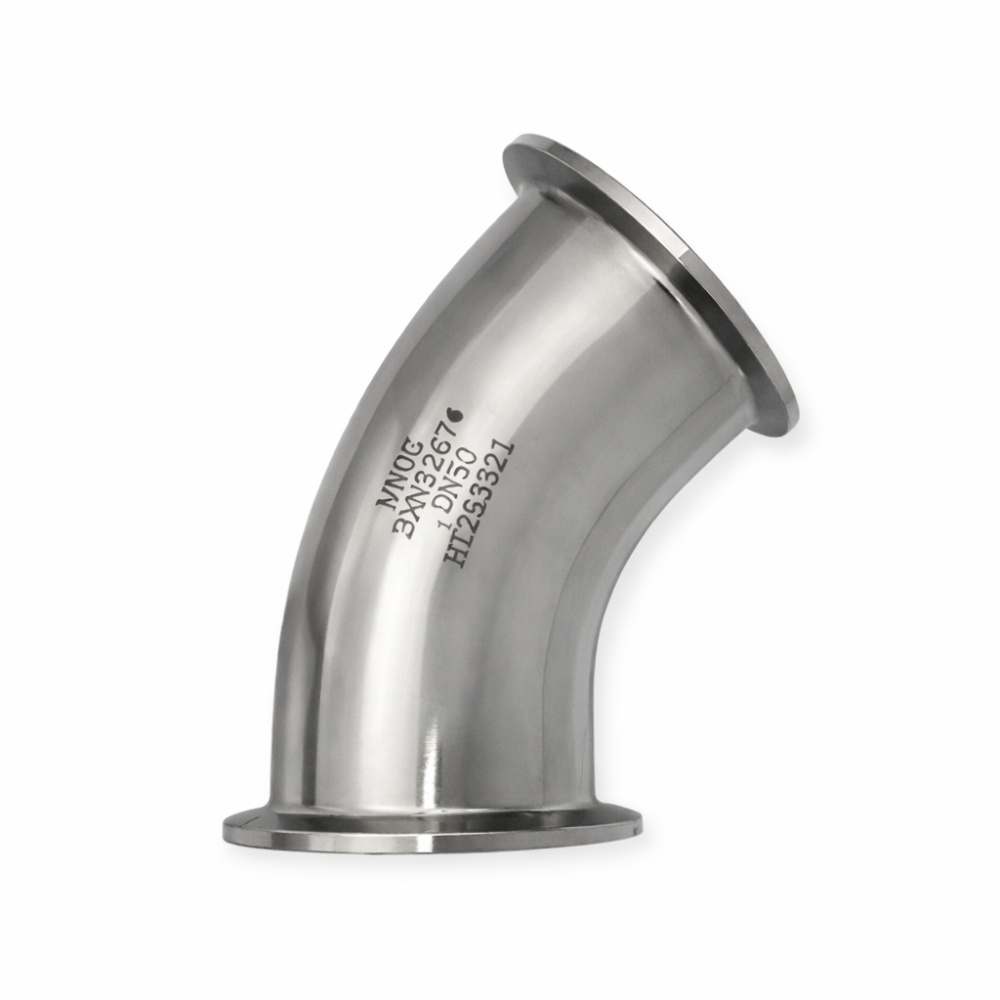

Clampbogen 45° – beidseitige Clamp-Kupplung nach DIN 32676 – Edelstahl 1.4404

Produktbeschreibung

Dieser 45° Clampbogen mit beidseitiger Clamp-Kupplung nach DIN 32676 ermöglicht eine sanfte Richtungsänderung in hygienischen Rohrleitungssystemen und sorgt für optimierte Strömungsverhältnisse.

Im Vergleich zu 90°-Bögen reduziert der 45°-Winkel Turbulenzen und Druckverluste und eignet sich ideal für Anwendungen, bei denen ein gleichmäßiger Medienfluss entscheidend ist.

Gefertigt aus Edelstahl 1.4404 (AISI 316L) bietet der Bogen eine hohe Korrosionsbeständigkeit, glatte Oberflächen und eine totraumarme Konstruktion – optimal für hygienisch anspruchsvolle Prozesse.

Vorteile auf einen Blick

Typische Einsatzbereiche

• Lebensmittel- und Getränkeindustrie
• Pharma- und Biotechnologieanlagen
• Chemische und kosmetische Produktion
• Hygienische Prozessanlagen
• Rohrsysteme mit sensiblen Strömungsanforderungen

Hinweise aus der Praxis

45° Clampbögen werden bevorzugt eingesetzt, wenn Strömungsverluste minimiert und Medien schonend geführt werden sollen.

Durch die beidseitige Clamp-Verbindung ist der Bogen schnell montierbar und jederzeit lösbar – ideal für Anlagen mit regelmäßiger Reinigung oder Anpassung.

Besonders geeignet für Systeme mit CIP- und SIP-Reinigung, bei denen eine gleichmäßige Durchströmung entscheidend ist.

Technische Eckdaten

Verfügbare Varianten

DN20 – 34 mm Clamp
DN25 – 50,5 mm Clamp
DN32 – 50,5 mm Clamp
DN40 – 50,5 mm Clamp
DN50 – 64 mm Clamp
DN65 – 91 mm Clamp
DN80 – 106 mm Clamp

Einordnung im Sortiment

Dieses Bauteil gehört zu den Hygienefittings für Clamp-Rohrsysteme.

Optimal kombinierbar mit Clamp-Dichtungen, Spannringen, Rohren sowie weiteren Clamp-Fittings.
