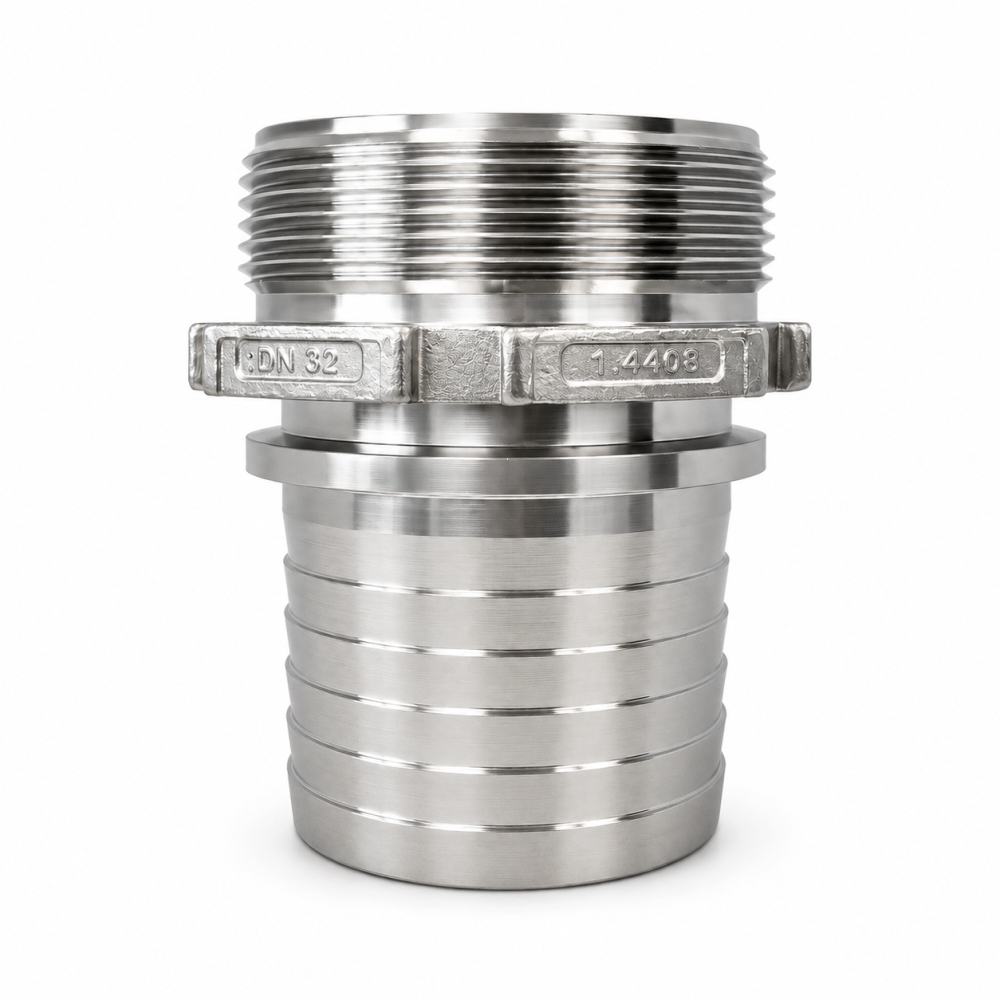

Die Vaterteil-Schalenverschraubung nach EN 14420-2 dient zur sicheren Einbindung von Industrieschläuchen in abgestimmte Klemmschalensysteme. Sie verfügt über ein zylindrisches BSPP-Außengewinde, einen gerillten Schlauchstutzen sowie einen stabilen Sicherungsbund zur formschlüssigen Aufnahme der passenden Klemmschalen.

Die gerillte Stutzenoberfläche unterstützt eine feste und belastbare Schlaucheinbindung. Sie eignet sich besonders für Schlauchkonstruktionen, bei denen eine ausgeprägte Verzahnung zwischen Schlauch, Stutzen und Klemmschale erforderlich ist.

Gefertigt aus korrosionsbeständigem Edelstahl 1.4408, ist die Armatur für anspruchsvolle Anwendungen in der Industrie, Chemie, Anlagen- und Verfahrenstechnik geeignet. Die verschiedenen Kombinationen aus Nennweite und Gewinde ermöglichen eine flexible Anpassung an bestehende Schlauch- und Rohrleitungssysteme.

Vorteile auf einen Blick

Ausführung nach EN 14420-2
Gerillter Schlauchstutzen für eine belastbare Schlaucheinbindung
Sicherungsbund zur zuverlässigen Aufnahme der Klemmschalen
BSPP-Außengewinde für vielseitige Anschlussmöglichkeiten
Edelstahl 1.4408 mit hoher Korrosionsbeständigkeit
Demontierbares System für Wartung und Wiederverwendung
Betriebsdruck bis 25 bar

Typische Einsatzbereiche

Chemische Industrie und Verfahrenstechnik
Industrielle Schlauchleitungen
Anlagen- und Maschinenbau
Tank-, Pumpen- und Rohrleitungssysteme
Be- und Entladung flüssiger Medien
Wartungsfähige Klemmschalenverbindungen

Technische Eckdaten

Bauteil	Vaterteil-Schalenverschraubung
Norm	EN 14420-2
Werkstoff	Edelstahl 1.4408
Anschluss	BSPP-Außengewinde
Stutzen	Gerillter Schlauchstutzen
Ausführung	Mit Sicherungsbund
Betriebsdruck	Bis 25 bar
Nennweiten	DN 13 bis DN 100

Verfügbare Anschlussgrößen

Erhältlich in verschiedenen Kombinationen von:

DN 13 bis DN 100
mit BSPP-Außengewinden von
1/2" bis 4".

Für einzelne Nennweiten stehen zusätzlich unterschiedliche Gewindegrößen zur Auswahl.

Hinweis zur Schlaucheinbindung

Für eine sichere Verbindung müssen Schlauchinnendurchmesser, Schlauchwandstärke, Stutzengröße und Klemmschale exakt aufeinander abgestimmt werden.

Verwenden Sie bevorzugt Stutzen und Klemmschalen aus einem kompatiblen System. Die zulässige Druckbelastung der vollständigen Schlauchleitung richtet sich zusätzlich nach dem verwendeten Schlauch, der Einbindung und den jeweiligen Betriebsbedingungen.
