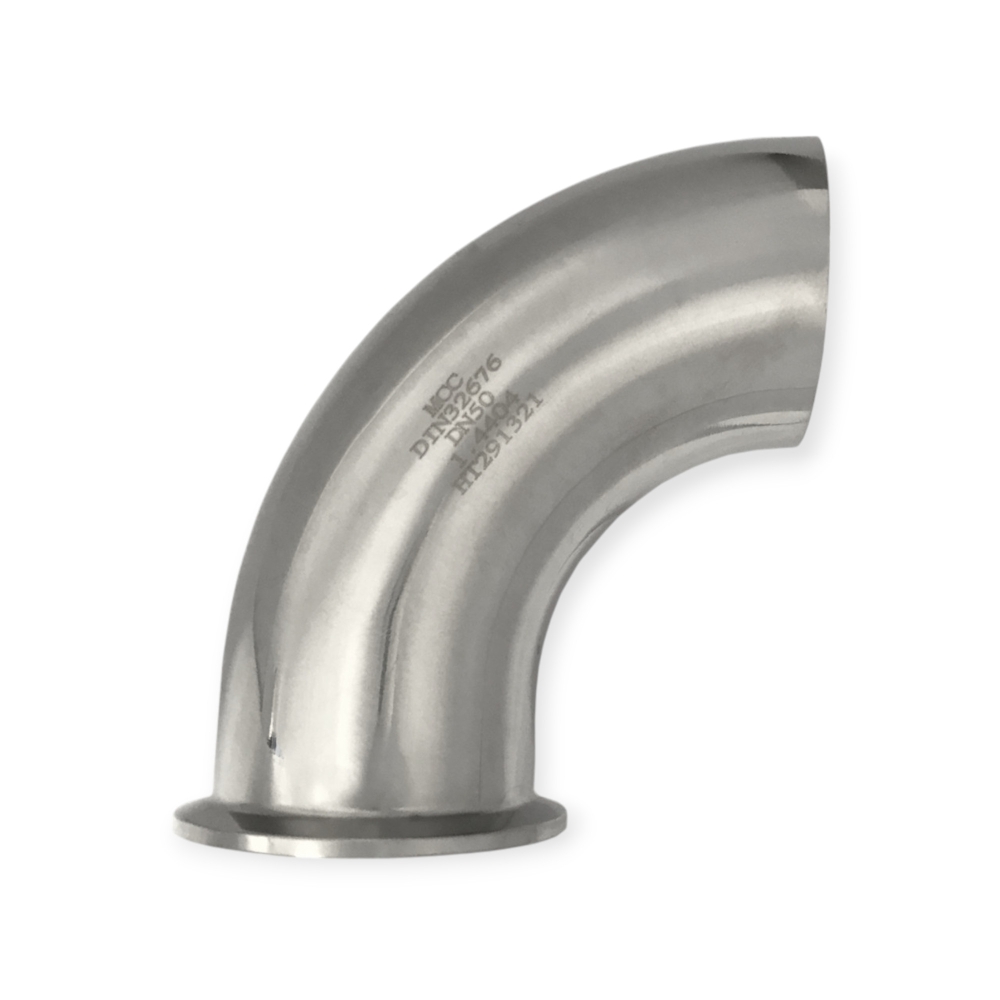

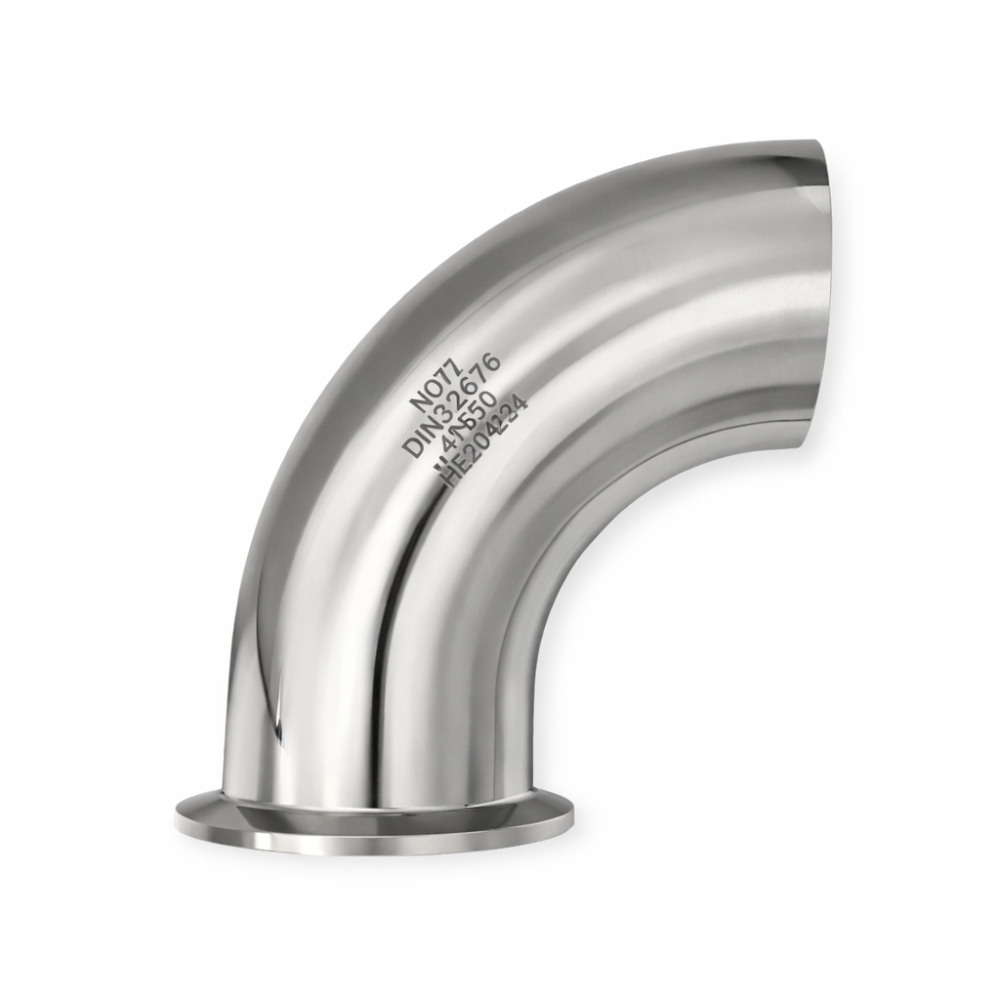

Clampbogen 90° – Clamp DIN 32676 auf Anschweißende (BW) – Edelstahl 1.4404 (1 Stück)
Artikel-Nr.: CLH-BW-90
von SchellenDirekt
-
90° Clampbogen – eine Seite Clampanschluss, eine Seite Anschweißende
-
Normgerechter Clampanschluss nach DIN 32676
-
Anschweißende (BW) gemäß hygienischer Industriestandards
-
Werkstoff: Edelstahl 1.4404 / AISI 316L
-
Betriebsdruck bis 25 bar
-
Für CIP- und SIP-Prozesse geeignet
-
Ideal für hygienische Rohrsysteme in beengten Einbausituationen
-
Prozessverrohrung in der Lebensmittel- und Getränkeindustrie
-
Pharmazeutische und biotechnologische Anlagen
-
Chemie- und Kosmetikproduktion mit hygienischen Anforderungen
-
Systeme mit gemischten Verbindungen (Clamp/Schweiß)
Clampbogen 90° – Clamp-Kupplung DIN 32676 auf Anschweißende (BW) – Edelstahl 1.4404
90° Rohrbogen mit einseitiger Clampverbindung und Anschweißende für hygienische Prozesse
Dieser hochwertige Clampbogen in 90°-Ausführung verfügt über eine Clamp-Kupplung nach DIN 32676 auf der einen Seite und ein Anschweißende (Butt Weld) auf der anderen. Die Kombination aus hygienischer Clampverbindung und verschweißbarem Rohrende ermöglicht eine flexible, sichere und dauerhaft dichte Integration in sterile Rohrsysteme.
Gefertigt aus Edelstahl 1.4404 (316L) erfüllt der Bogen höchste Anforderungen an Hygiene, Langlebigkeit und Medienbeständigkeit. Die totraumfreie Konstruktion sowie die glatten Innenflächen sind ideal für Anwendungen mit regelmäßiger CIP- und SIP-Reinigung geeignet.
Merkmale im Überblick
Verfügbare Varianten & Maße
Artikel-Nr. | Material | Betriebsdruck | Nennweite | Clamp-Scheibe (mm) | Anschweißende (IDxOD in mm) |
---|---|---|---|---|---|
CLH076BW-90 | Edelstahl 1.4404 | 25 bar | DN20 | 34 mm | 20 × 23 |
CLH106BW-90 | Edelstahl 1.4404 | 25 bar | DN25 | 50,5 mm | 26 × 29 |
CLH125BW-90 | Edelstahl 1.4404 | 25 bar | DN32 | 50,5 mm | 32 × 35 |
CLH156BW-90 | Edelstahl 1.4404 | 25 bar | DN40 | 50,5 mm | 38 × 41 |
CLH206BW-90 | Edelstahl 1.4404 | 25 bar | DN50 | 64 mm | 50 × 53 |
CLH256BW-90 | Edelstahl 1.4404 | 25 bar | DN65 | 91 mm | 66 × 70 |
CLH306BW-90 | Edelstahl 1.4404 | 25 bar | DN80 | 106 mm | 81 × 85 |
Einsatzbereiche
