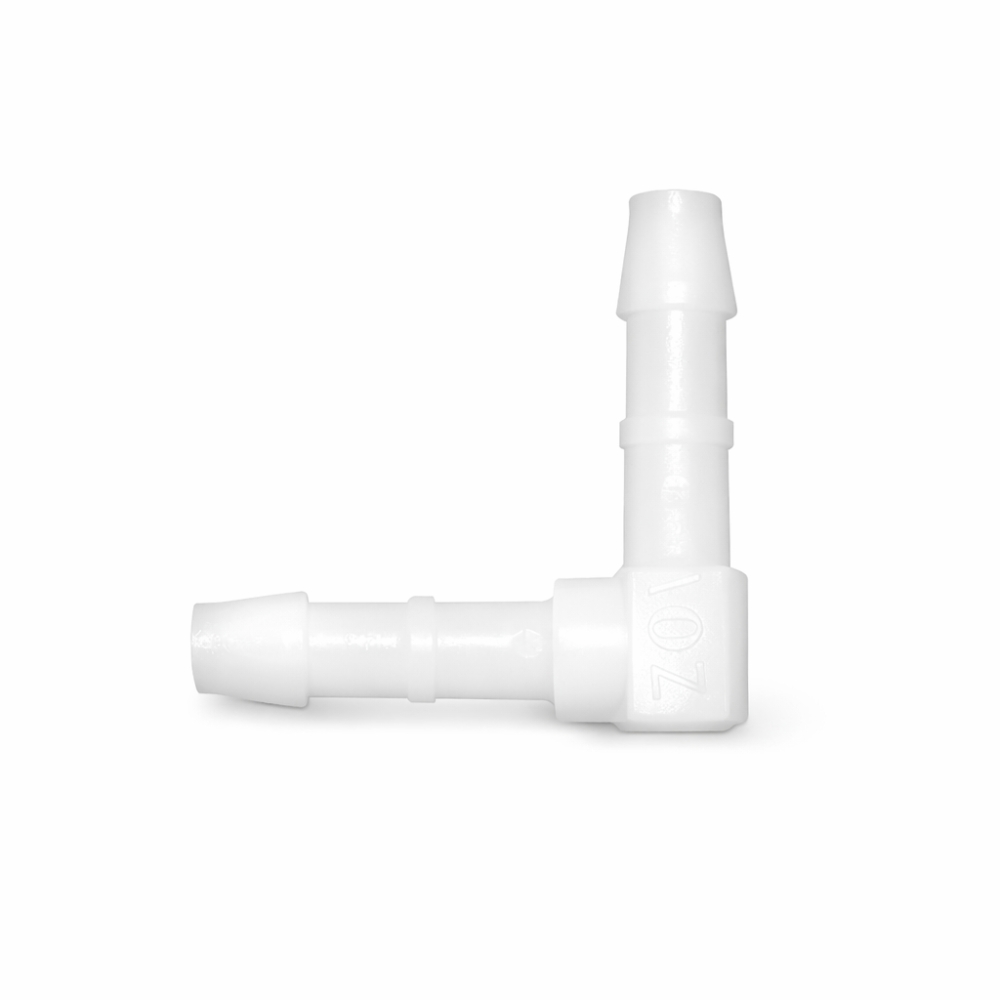

Der PVC Winkel-Schlauchverbinder WS ist die praktische 90°-Lösung für Schlauchsysteme, bei denen Leitungen platzsparend umgelenkt werden müssen. Das Winkelstück sorgt für eine definierte Schlauchführung und unterstützt eine saubere Verlegung – besonders in engen Maschinen- oder Fahrzeugbereichen. Gefertigt aus hochwertigem Acetal-Copolymerisat (POM), ist der Verbinder formstabil, mechanisch belastbar und beständig gegenüber vielen Medien. Die gerippten Schlauchstutzen bieten einen rutschsicheren Sitz und helfen, die Verbindung dauerhaft dicht zu halten.

Vorteile im Einsatz

Platzsparende 90°-Umlenkung für kompakte Einbausituationen
Gerippte Anschlussstutzen für sicheren, rutschfesten Schlauchsitz
Robustes, formstabiles POM für langlebigen Einsatz
Geeignet für medienführende Anwendungen mit Wasser, Luft, Öl und Kraftstoff
Schnelle Montage durch Aufschieben des Schlauchs
Optional mit Schlauchschelle für höhere Druckanforderungen

Typische Einsatzbereiche

Geeignet für Industrie- und Maschinenbau, Automobiltechnik sowie allgemeine medienführende Anwendungen. Ideal, wenn Schlauchleitungen in beengten Bauräumen sauber geführt oder Richtungswechsel ohne großen Biegeradius realisiert werden müssen.

Hinweis aus der Praxis

Für eine dauerhaft dichte Verbindung sollte der Schlauch passend zum Stutzendurchmesser gewählt und vollständig bis zum Anschlag aufgeschoben werden. Bei Druckanwendungen oder bei weicheren Schlauchqualitäten empfiehlt sich zusätzlich eine passende Schlauchschelle.

Technische Eckdaten

Artikel-Nr.	WS
Bauform	Winkelstück 90°
Material	Acetal (POM)
Anschlussart	Gerippter Schlauchstutzen
Medien	Wasser, Luft, Öl, Kraftstoffe
Größen	3–25 mm (je nach Variante)
