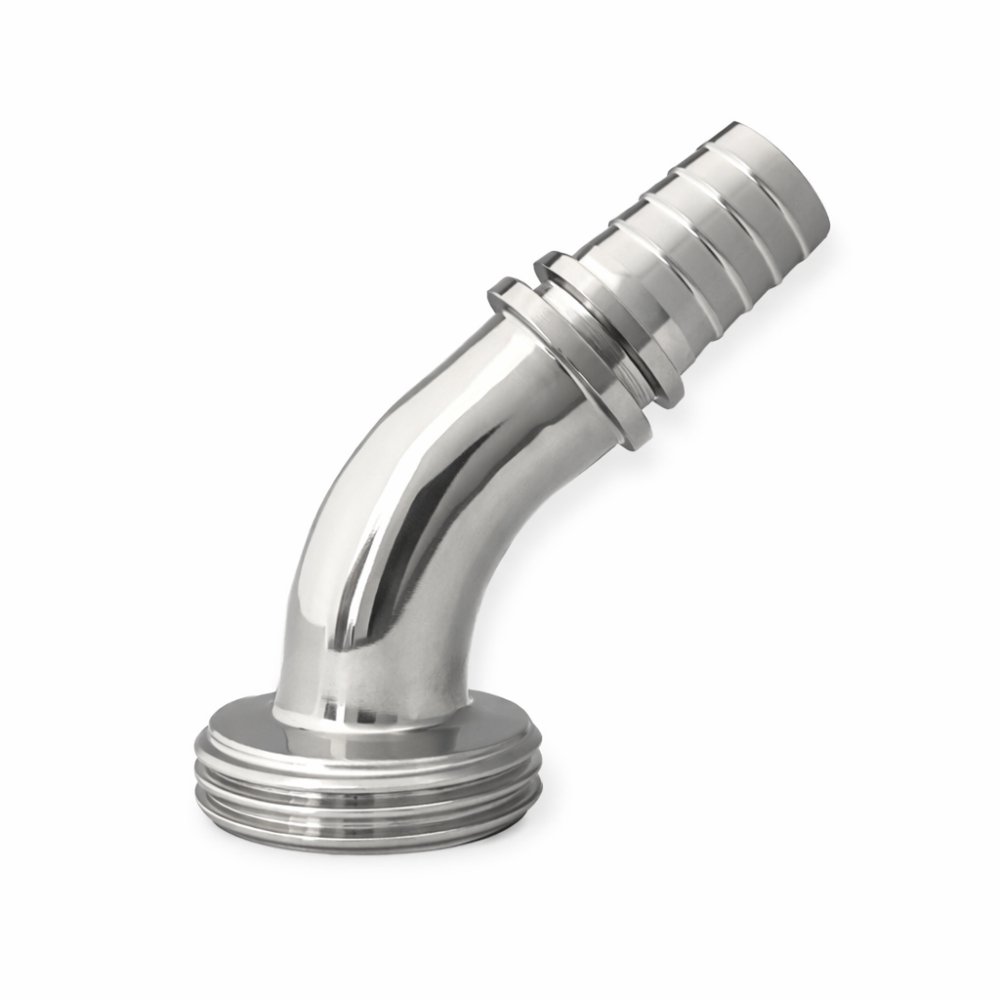

45° Außengewindestutzen DIN 11851 mit Rillenstutzen (ohne Dichtung)

Produktbeschreibung

Dieser 45° Außengewindestutzen nach DIN 11851 mit Rillenstutzen eignet sich ideal für den Übergang von Rohrleitungen auf Schlauchverbindungen in hygienischen Anlagen.

Die 45° Winkelbauform ermöglicht eine flexible und strömungsgünstige Leitungsführung – besonders dort, wo eine sanfte Umlenkung erforderlich ist.

Der Rillenstutzen sorgt für sicheren Halt des Schlauchs, während das Außengewinde nach DIN 11851 eine standardisierte Verbindung zu Milchrohrverschraubungen ermöglicht.

Die Abdichtung erfolgt über eine separate Dichtung innerhalb der Verschraubung – diese ist nicht im Lieferumfang enthalten.

Gefertigt aus Edelstahl 1.4404 (AISI 316L), bietet der Stutzen hohe Korrosionsbeständigkeit, hygienische Oberflächen und eine lange Lebensdauer.

Vorteile auf einen Blick

Typische Einsatzbereiche

• Lebensmittel- und Getränketechnik
• Pharma- und Chemieanlagen
• Hygienische Rohrleitungssysteme
• Schlauchanschlüsse mit sanfter Umlenkung
• Anlagen mit CIP-/SIP-Reinigung

Hinweise aus der Praxis

Bei DIN 11851 Verbindungen erfolgt die Abdichtung nicht über das Gewinde, sondern über eine separate Flachdichtung.

Achten Sie darauf, eine passende Dichtung und Verschraubung zu verwenden, um eine sichere Verbindung zu gewährleisten.

Für optimalen Halt des Schlauchs empfiehlt sich die Verwendung von Schlauchschellen oder Spannringen.

Technische Eckdaten

Verfügbare Größen

DN20
DN25
DN32
DN40
DN50
DN65
DN80

Einordnung im Sortiment

Dieses Bauteil dient als Übergang von DIN 11851 Rohrverbindungen auf Schlauchsysteme und ist besonders für Anwendungen mit sanfter Richtungsänderung geeignet.

Optimal kombinierbar mit Milchrohrverschraubungen, Dichtungen und Schlauchschellen.
