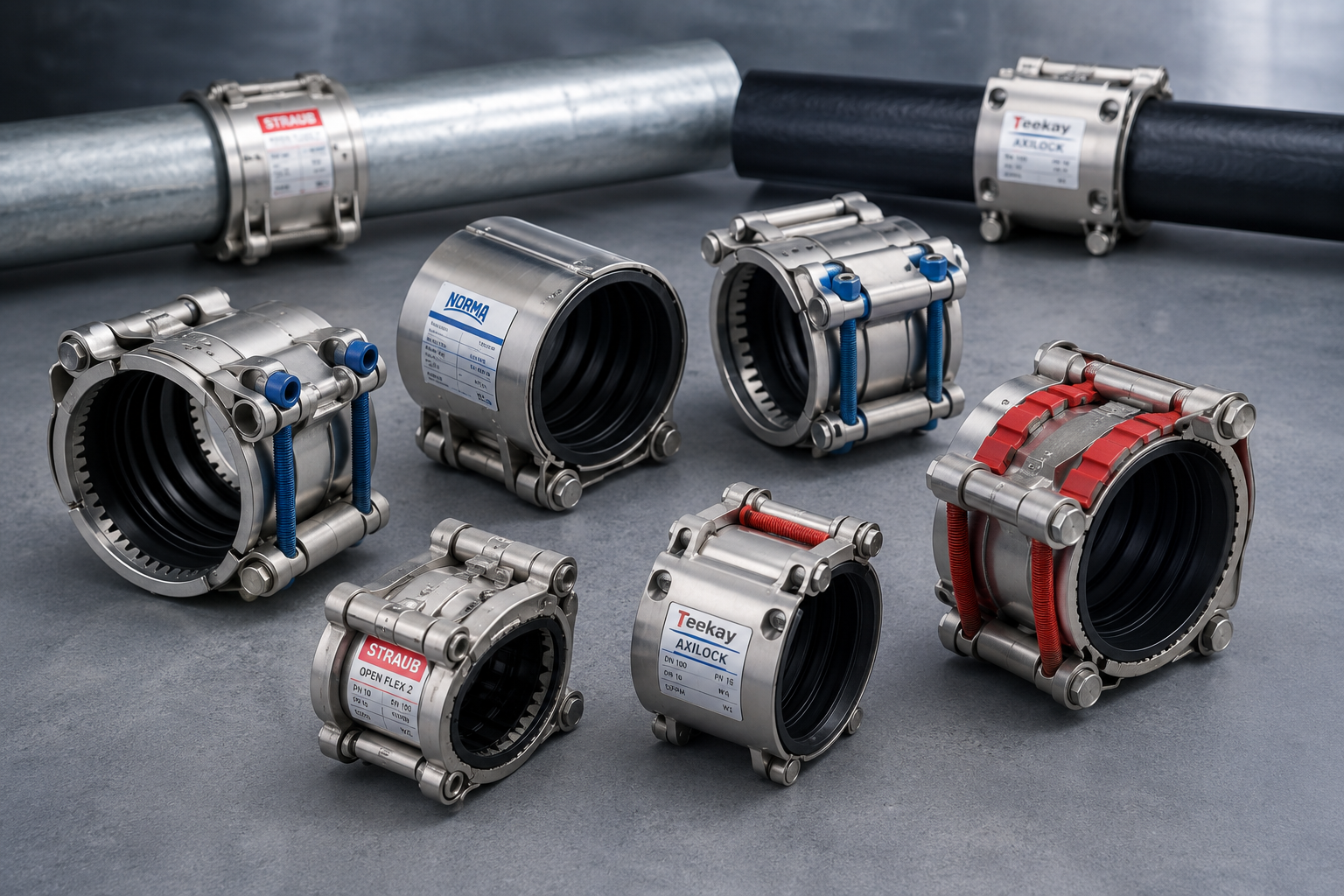

NORMA Rohrkupplungen im Überblick – Aufbau, Funktionsweise und Einsatzbereiche
NORMA Rohrkupplungen sind vielseitige Verbindungselemente für Rohrleitungen in Industrie, Handwerk und Anlagenbau. Sie ermöglichen dichte, mechanisch stabile Verbindungen zwischen Rohrenden – ohne Schweißen, Gewinde oder Flansche. Das reduziert Montagezeiten und erleichtert Reparaturen sowie Umbauten.
Aufbau und Funktionsprinzip
Eine Rohrkupplung besteht typischerweise aus Gehäuse, Dichtelement(en) und Spannbändern mit Schraubverbindungen. Beim Anziehen der Schrauben spannt sich das Gehäuse über die Rohrenden, die Dichtung presst sich an und schließt den Spalt zuverlässig. Je nach Ausführung ist die Kupplung axial zugfest (z. B. GRIP) oder flexibel (z. B. FLEX).
- Gehäuse: Metallischer Mantel mit Profilierung zur Lastverteilung.
- Dichtung: Elastomer (z. B. EPDM, NBR, FKM) passend zum Medium und zur Temperatur.
- Spannbänder: Schraubbare Bänder für gleichmäßige Anpresskraft.
- Zentrierringe/Verstärkung: je nach Typ zur Führung und Stabilisierung.
Hinweis: Die korrekte Auswahl des Dichtwerkstoffs ist entscheidend für Dichtheit und Beständigkeit – Medien- und Temperaturangaben prüfen.
Materialausführungen: W1, W4 und W5
NORMA Kupplungen sind in unterschiedlichen Materialqualitäten verfügbar, um Korrosions- und Umgebungsanforderungen abzudecken:
| Bezeichnung | Werkstoff | Korrosionsbeständigkeit | Typische Anwendung |
|---|---|---|---|
| W1 | Verzinkter Stahl | Grundlegender Korrosionsschutz | Belüftung, einfache Medien, trockene Umgebungen |
| W4 | Edelstahl 1.4301 (AISI 304) | Hohe Korrosionsbeständigkeit | Trinkwasser, Heizungsanlagen, allgemeine Industrie |
| W5 | Edelstahl 1.4571 / 1.4401 (AISI 316) | Sehr hohe Korrosionsbeständigkeit (auch chloridhaltig/seewasserfest) | Chemieanlagen, Schiffbau, Außenbereiche |
Typenübersicht (Beispiele)
- NORMA Connect GRIP: Zugfeste Kupplung mit Verzahnung/Greifelementen für druckbelastete Metallrohre.
- NORMA Connect FLEX: Flexible, nicht zugfeste Kupplung zur Kompensation von Ausdehnung, Versatz und Schwingungen; geeignet auch für Kunststoffrohre.
- NORMA Connect REP / REP E: Reparaturkupplung zum schnellen Abdichten von Schadstellen, ohne Rohrtrennung.
Vorteile gegenüber Schweißen/Flanschen
- Keine thermische Beeinflussung, kein Schweißaufwand.
- Kurzere Montagezeiten, geeignet für beengte Einbausituationen.
- Wiederlösbare Verbindung, einfache Inspektion/Wartung.
- Kompakte Bauform bei hoher Dicht- und Druckfestigkeit.
- Materialvarianten W1/W4/W5 für passende Korrosionsbeständigkeit.
- Kombinierbar mit unterschiedlichen Rohrmaterialien.
- Für temporäre Provisorien ebenso wie für Dauerlösungen geeignet.
- Geringere Stillstandzeiten bei Reparaturen/Umrüstungen.
- Saubere Montage ohne Schweißnahtnachbehandlung.
Typische Einsatzbereiche
- Anlagen- und Maschinenbau
- Wasser- und Abwassertechnik
- Heizungs-, Lüftungs-, Klimatechnik (HLK)
- Schiffbau und Offshore
- Landwirtschaftliche Bewässerungssysteme
- Reparaturen und temporäre Rohrverbindungen
Fazit
NORMA Rohrkupplungen bieten eine technisch saubere und effiziente Lösung für Rohrverbindungen in unterschiedlichen Medien und Umgebungen. Über die Materialvarianten W1, W4, W5 sowie die Modellreihen GRIP, FLEX, REP lassen sich die meisten Anwendungsfälle von der Standard-Wasserleitung bis zur industriellen Druckleitung sachgerecht abdecken.
