Schlauchklemme DIN 20039 – zweiteilig aus verzinktem Stahl
Produktbeschreibung
Die zweiteilige Schlauchklemme nach DIN 20039 aus verzinktem Stahl dient zur mechanischen Befestigung geeigneter Schläuche auf passenden Anschlussstutzen. Zwei seitliche Spannschrauben verbinden die Schellenhälften und ermöglichen ein schrittweises, gleichmäßiges Anziehen.
Die Serie umfasst 17 Größenvarianten – vom Spannbereich 20–22 mm bis zum Spannbereich 335–381 mm. So lässt sich die Schlauchklemme gezielt auf den tatsächlichen Außendurchmesser der jeweiligen Schlauchverbindung abstimmen.

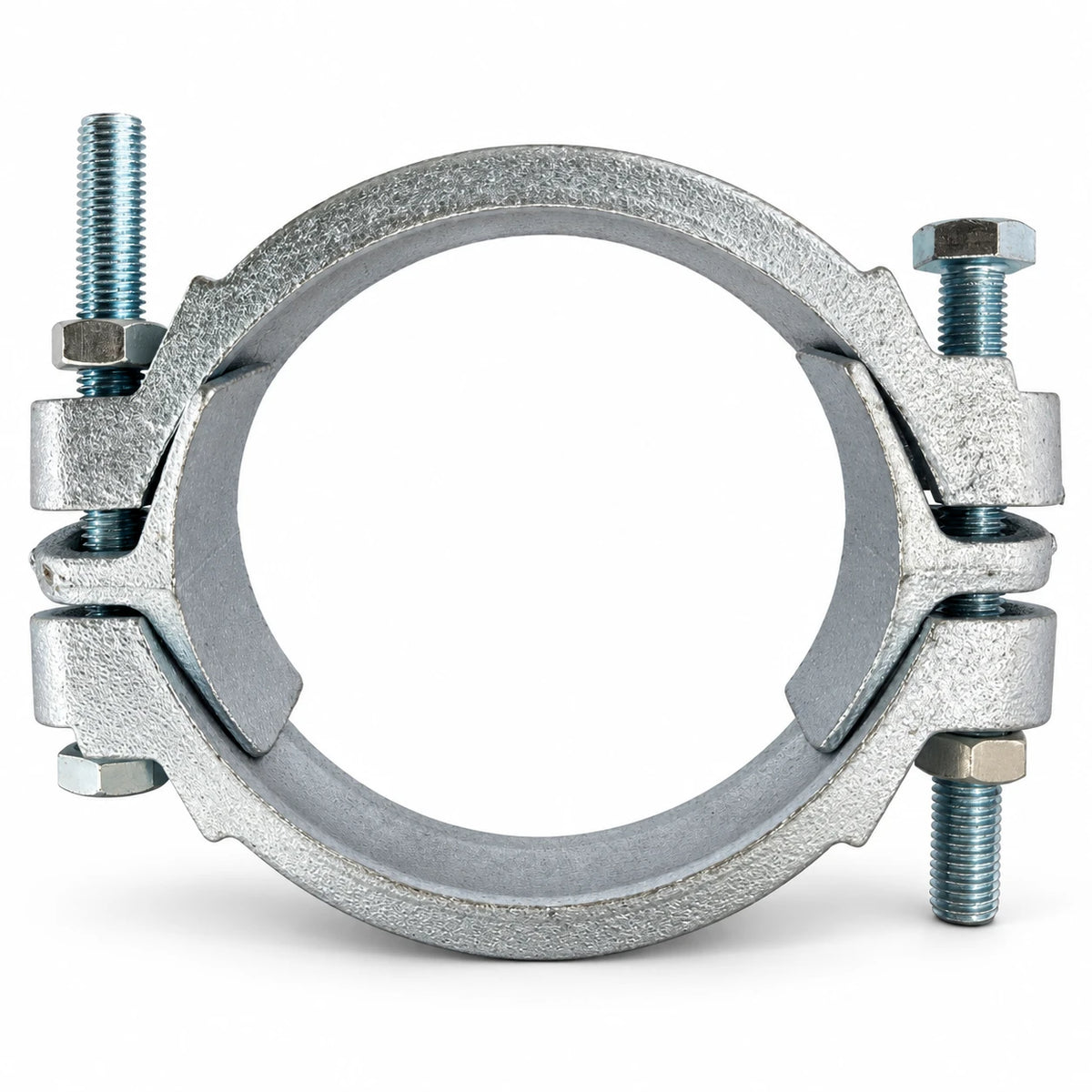

Die Ausführungen SL49 bis SL1450 besitzen lose Zungen. Diese überbrücken die Trennstellen zwischen den Schellenhälften auf der Innenseite. Bei den Größen SL22 bis SL40 sind lose Zungen in den vorliegenden Ausführungsangaben nicht ausdrücklich aufgeführt.
Aufbau und Funktionsweise
Zwei gebogene Schellenhälften umschließen den Schlauch im Bereich des Anschlussstutzens. Über die beiden seitlichen Verschraubungen werden die Hälften zusammengezogen und der Schlauch auf dem Anschluss befestigt.
Bei den Ausführungen mit losen Zungen liegen zusätzliche Metalleinlagen an den Trennstellen zwischen Schelle und Schlauch. Sie unterstützen die Auflage in diesen Bereichen. Bei der Montage ist auf ihren korrekten Sitz zu achten.
Die verzinkte Oberfläche bietet einen Korrosionsschutz gegenüber unbehandeltem Stahl. Ob die Ausführung für die jeweilige Umgebung geeignet ist, hängt von Feuchtigkeit, Medienkontakt und weiteren Einsatzbedingungen ab.
Vorteile auf einen Blick
- Zweiteilige Bauweise: Die Schellenhälften lassen sich um einen zugänglichen Schlauch anordnen.
- Zwei seitliche Spannschrauben: ermöglichen ein wechselseitiges, schrittweises Anziehen.
- Stahl mit verzinkter Oberfläche: robuste Ausführung mit zusätzlichem Korrosionsschutz.
- Lose Zungen bei SL49 bis SL1450: überbrücken die inneren Trennstellen der Schellenhälften.
- 17 Größen zur Auswahl: passende Ausführung anhand des benötigten Spannbereichs auswählen.
- Klare Variantenzuordnung: Artikelnummer, Spannbereich und Gewicht sind in der Größentabelle direkt vergleichbar.
Welche Größe passt zu meinem Schlauch?
Entscheidend ist der Schlauchaußendurchmesser an der vorgesehenen Klemmstelle. Messen Sie diesen möglichst am bereits auf den passenden Anschlussstutzen aufgeschobenen Schlauch. Der Innendurchmesser oder die Nennweite des Schlauchs allein reicht zur Auswahl der Schellengröße nicht aus.
- Außendurchmesser an der Klemmstelle ermitteln.
- Den Messwert mit den verfügbaren Spannbereichen vergleichen.
- Platzbedarf für Schellenkörper, Schrauben und Montagewerkzeug prüfen.
- Eignung von Schlauch, Anschluss und Klemme für den vorgesehenen Einsatz berücksichtigen.
Auswahlbeispiel: Bei einem gemessenen Außendurchmesser von 55 mm liegt die Ausführung SL60 mit einem Spannbereich von 49–60 mm im passenden Größenbereich. Die technische Eignung der gesamten Verbindung muss zusätzlich gegeben sein.
Technische Eckdaten
| Produktart | Zweiteilige Schlauchklemme mit zwei Spannschrauben |
|---|---|
| Norm | DIN 20039 |
| Material | Stahl, verzinkt |
| Größenvarianten | 17 Ausführungen; einzelne Spannbereiche siehe Größentabelle |
| Lose Zungen | Für SL49 bis SL1450 angegeben |
| Arbeitsdruck laut Produktübersicht | 10 bar – Einsatzbedingungen der vollständigen Verbindung beachten |
| Gewicht | Je nach Variante 0,093 bis 8,015 kg |
Zum Arbeitsdruck: Die Angabe von 10 bar ist keine pauschale Druckfreigabe für jede Schlauchverbindung. Maßgeblich sind die Eignung von Schlauch, Anschlussstutzen und Klemme sowie Medium, Temperatur und Montage.
Größen, Spannbereiche und Gewichte
| Artikelnummer | Spannbereich | Gewicht |
|---|---|---|
| SL22 | 20–22 mm | 0,093 kg |
| SL29 | 22–29 mm | 0,126 kg |
| SL34 | 29–34 mm | 0,152 kg |
| SL40 | 34–40 mm | 0,168 kg |
| SL49 | 40–49 mm | 0,262 kg |
| SL60 | 49–60 mm | 0,335 kg |
| SL76 | 60–76 mm | 0,377 kg |
| SL94 | 76–94 mm | 0,539 kg |
| SL115 | 94–115 mm | 0,770 kg |
| SL525 | 100–125 mm | 0,921 kg |
| SL600 | 130–144 mm | 1,150 kg |
| SL769 | 165–192 mm | 1,934 kg |
| SL875 | 210–225 mm | 2,700 kg |
| SL988 | 227–239 mm | 3,200 kg |
| SL1125 | 250–300 mm | 4,257 kg |
| SL1275 | 300–350 mm | 4,700 kg |
| SL1450 | 335–381 mm | 8,015 kg |
Hinweise zur Montage
- Nur an einer drucklosen und gegen unbeabsichtigte Inbetriebnahme gesicherten Verbindung arbeiten.
- Schlauch und Anschluss vor der Montage auf Beschädigungen und passende Abmessungen prüfen.
- Die Schelle an der vorgesehenen Klemmstelle des Anschlusses positionieren.
- Bei Ausführungen mit losen Zungen deren korrekten Sitz kontrollieren.
- Beide Spannschrauben wechselseitig und schrittweise nach den Montagevorgaben des Herstellers anziehen.
- Die vollständige Verbindung vor Inbetriebnahme nach den geltenden Vorgaben auf korrekten Sitz und Dichtheit prüfen.
Ein zu hohes Anzugsmoment kann den Schlauch beschädigen; eine zu geringe Klemmung kann den Halt beeinträchtigen. Verbindliche Drehmomentangaben sind den passenden Herstellerunterlagen zu entnehmen.
Häufige Fragen
Bezieht sich der Spannbereich auf den Schlauchinnendurchmesser?
Nein. Für die Auswahl zählt der Außendurchmesser an der Klemmstelle, möglichst am bereits aufgeschobenen Schlauch.
Ist die Schlauchklemme aus Edelstahl?
Nein. Diese Serie besteht aus verzinktem Stahl.
Sind alle Größen mit losen Zungen ausgestattet?
Lose Zungen sind für SL49 bis SL1450 ausdrücklich angegeben. Für SL22 bis SL40 ist dieses Merkmal in den vorliegenden Ausführungsangaben nicht bestätigt.
Reicht die passende Größe für die Auswahl aus?
Der Spannbereich ist ein wesentliches Auswahlkriterium. Zusätzlich müssen Schlauch, Anschluss und Klemme für das Medium, die Temperatur und den Betriebsdruck geeignet sein.
Passende Ausführung auswählen
Wählen Sie den benötigten Spannbereich anhand der Größentabelle. Sie sind bei der Zuordnung unsicher? Senden Sie uns den gemessenen Außendurchmesser sowie Angaben zu Schlauch, Anschluss und Einsatzzweck – idealerweise ergänzt durch ein Foto der Verbindung. Damit können wir Ihre Anfrage gezielt prüfen.
Wir beantworten Ihre Fragen gerne! Über das untenstehende Formular können Sie uns diese zusenden.
