NORMA

NORMAQUICK S Steckverbinder 10-08-90° Winkelstück

SKU: A620N10-08M02 EAN: 4255707427056 Artikelgewicht: 10 g
(0)
€20,92 inkl. MwSt. zzgl. Versand
€20,92 Stück
Auf Lager
Versand innerhalb von 24 Stunden
Schnelle und sichere Lieferung
Kostenloser Versand innerhalb Deutschlands ab 99 €
Zuverlässige Markenqualität für maximale Sicherheit

Fragen Sie einen Experten!

Chat E-Mail +49 5432 80 99 870

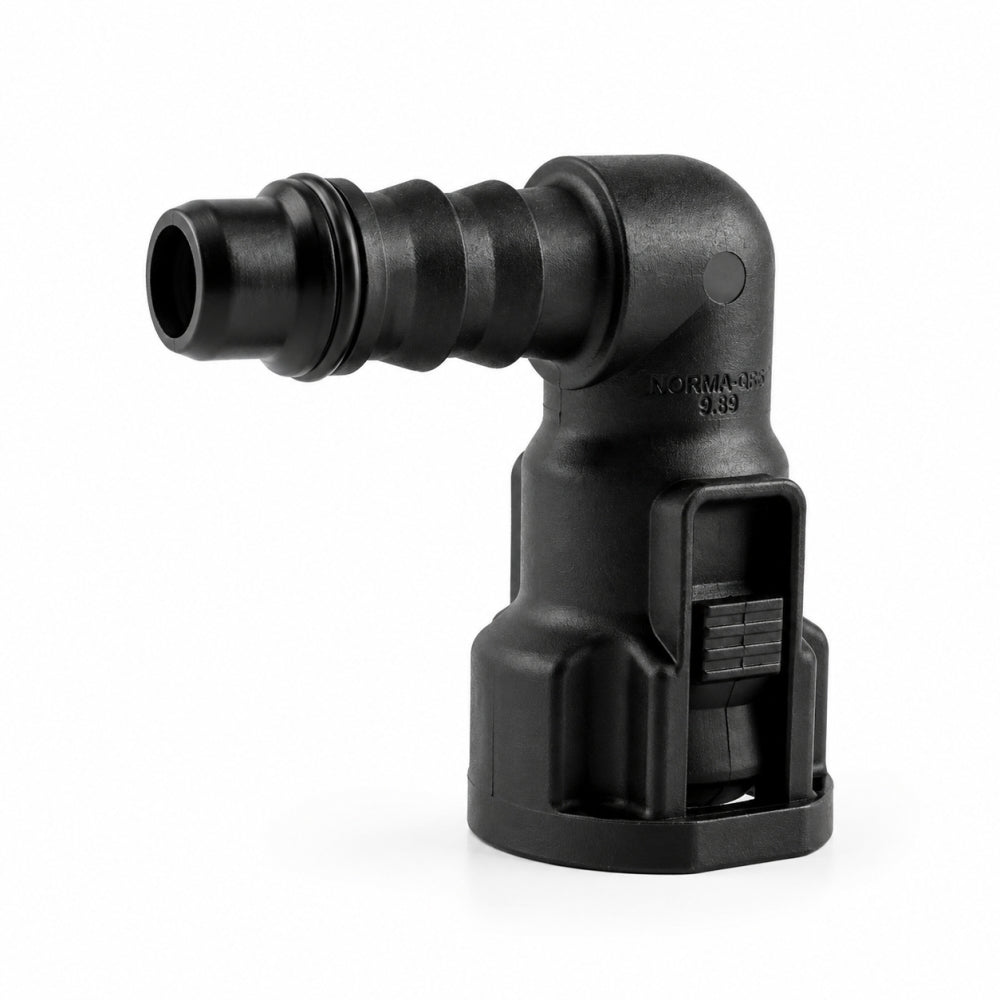

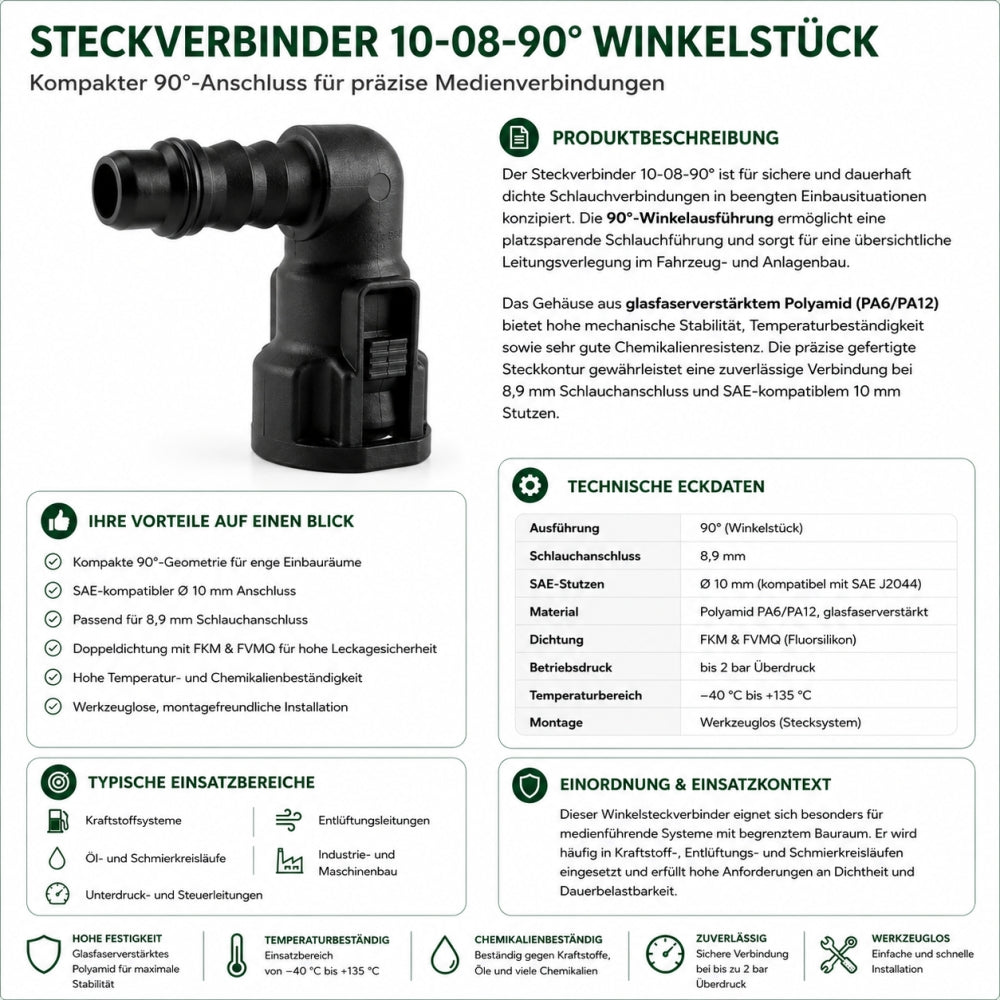

NORMAQUICK® S Winkelsteckverbinder 10-08-90° – kompakter 90°-Anschluss für präzise Medienverbindungen

Produktbeschreibung
Der NORMAQUICK® S Steckverbinder 10-08-90° ist für sichere und dauerhaft dichte Schlauchverbindungen in beengten Einbausituationen konzipiert. Die 90°-Winkelausführung ermöglicht eine platzsparende Schlauchführung und sorgt für eine übersichtliche Leitungsverlegung im Fahrzeug- und Anlagenbau. Das Gehäuse aus glasfaserverstärktem Polyamid (PA6/PA12) bietet hohe mechanische Stabilität, Temperaturbeständigkeit sowie sehr gute Chemikalienresistenz. Die präzise gefertigte Steckkontur gewährleistet eine zuverlässige Verbindung bei 8,9 mm Schlauchanschluss und SAE-kompatiblem 10 mm Stutzen.
Ihre Vorteile auf einen Blick
  • Kompakte 90°-Geometrie für enge Einbauräume
  • SAE-kompatibler Ø 10 mm Anschluss
  • Passend für 8,9 mm Schlauchanschluss
  • Doppeldichtung mit FKM & FVMQ für hohe Leckagesicherheit
  • Hohe Temperatur- und Chemikalienbeständigkeit
  • Werkzeuglose, montagefreundliche Installation
Einordnung & Einsatzkontext
Dieser Winkelsteckverbinder eignet sich besonders für medienführende Systeme mit begrenztem Bauraum. Er wird häufig in Kraftstoff-, Entlüftungs- und Schmierkreisläufen eingesetzt und erfüllt hohe Anforderungen an Dichtheit und Dauerbelastbarkeit.
Typische Einsatzbereiche
  • Kraftstoffsysteme
  • Entlüftungsleitungen
  • Öl- und Schmierkreisläufe
  • Unterdruck- und Steuerleitungen
  • Industrie- und Maschinenbau
Technische Eckdaten
Nennweite NW 10
Ausführung 90° (Winkelstück)
Schlauchanschluss 8,9 mm
SAE-Stutzen Ø 10 mm (kompatibel mit SAE J2044)
Material Polyamid PA6/PA12, glasfaserverstärkt
Dichtung FKM & FVMQ (Fluorsilikon)
Betriebsdruck bis 2 bar Überdruck
Temperaturbereich −40 °C bis +135 °C
Hersteller: NORMA Group SE NORMA
Marke: NORMA
Adresse: Edisonstr. 4, Maintal, Deutschland
Email: info@normagroup.com
Produktdatei herunterladen
