NORMAQUICK PS3 Steckverbindung NW 20-90° EPDM Winkelstück

SKU: 7028004020 EAN: 4255707424093 Artikelgewicht: 38 g
(0)
€14,99 inkl. MwSt. zzgl. Versand
€14,99 Stück
Auf Lager
Versand innerhalb von 24 Stunden
Schnelle und sichere Lieferung
Kostenloser Versand innerhalb Deutschlands ab 99 €
Zuverlässige Markenqualität für maximale Sicherheit

Fragen Sie einen Experten!

Chat E-Mail +49 5432 80 99 870

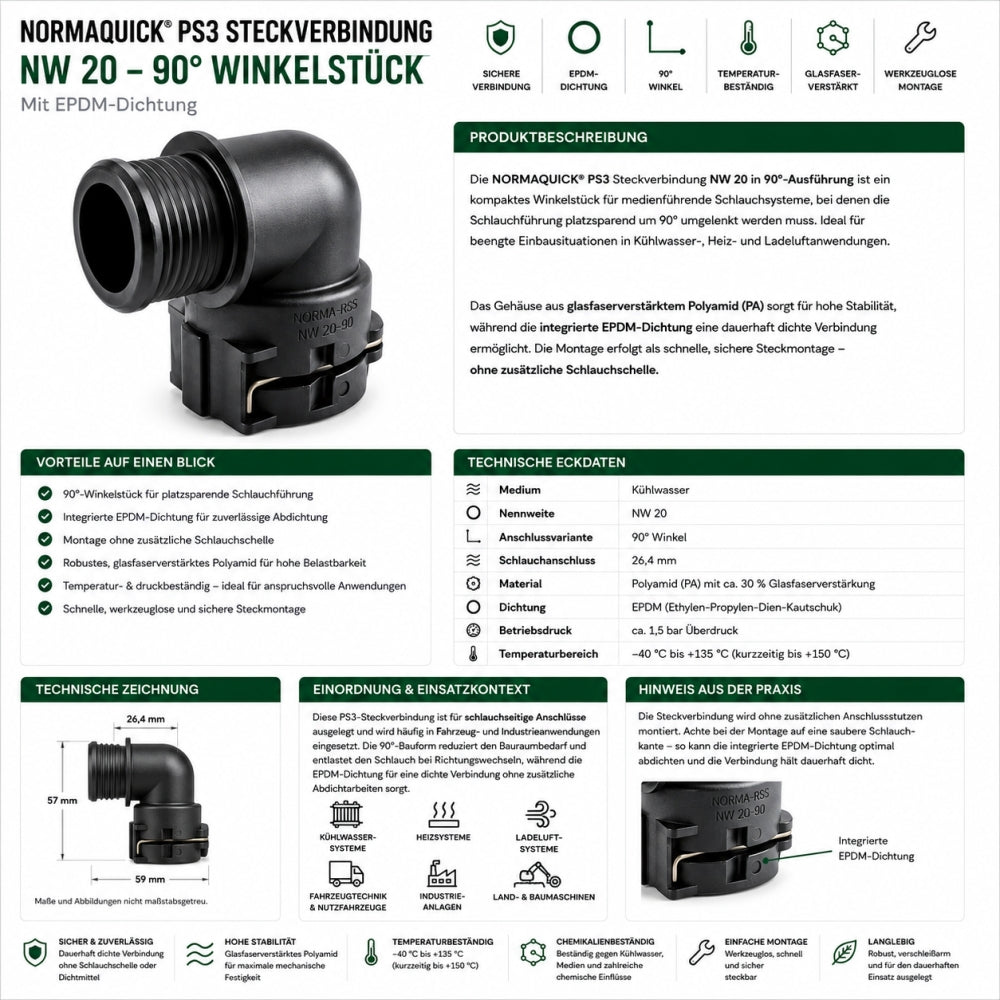

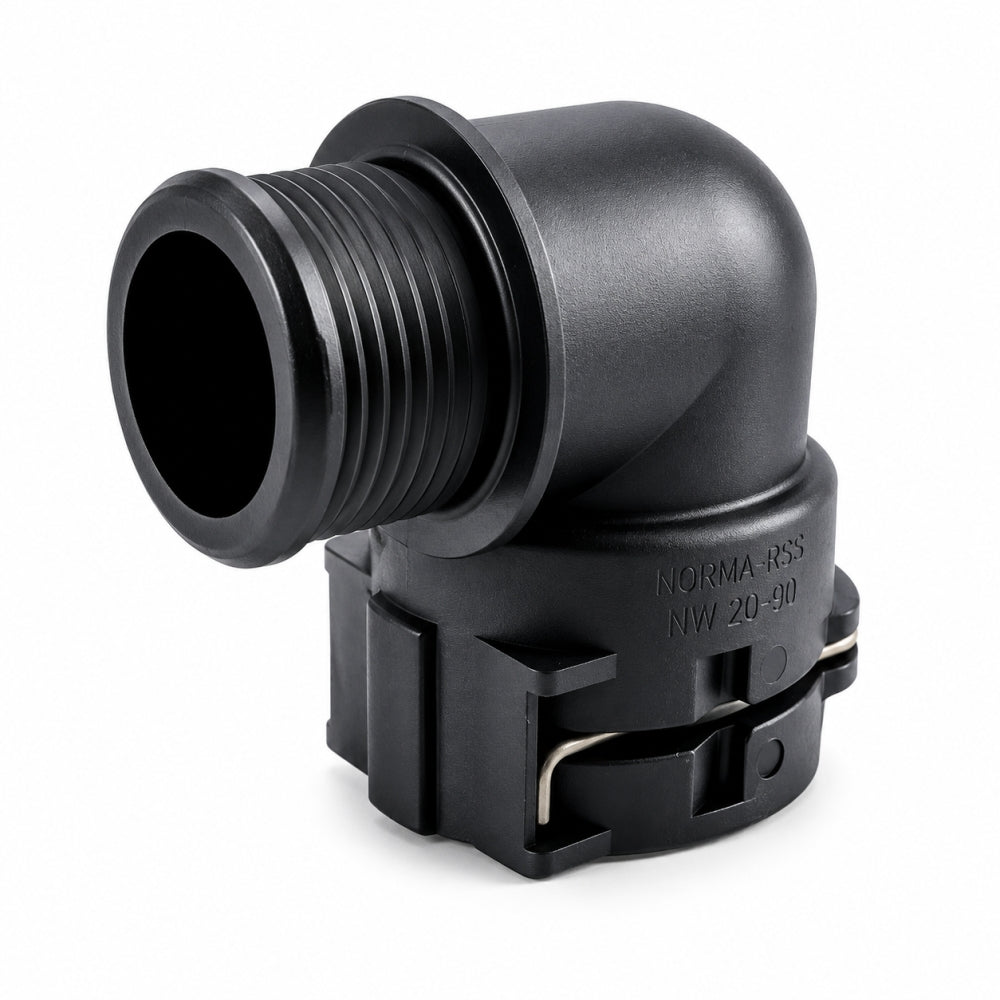

NORMAQUICK® PS3 Steckverbindung NW 20 – 90° Winkelstück mit EPDM-Dichtung

Produktbeschreibung
Die NORMAQUICK® PS3 Steckverbindung NW 20 in 90°-Ausführung ist ein kompaktes Winkelstück für medienführende Schlauchsysteme, bei denen die Schlauchführung platzsparend um 90° umgelenkt werden muss. Ideal für beengte Einbausituationen in Kühlwasser-, Heiz- und Ladeluftanwendungen.

Das Gehäuse aus glasfaserverstärktem Polyamid (PA) sorgt für hohe Stabilität, während die integrierte EPDM-Dichtung eine dauerhaft dichte Verbindung ermöglicht. Die Montage erfolgt als schnelle, sichere Steckmontage – ohne zusätzliche Schlauchschelle.
Vorteile auf einen Blick
  • 90°-Winkelstück für platzsparende Schlauchführung
  • Integrierte EPDM-Dichtung für zuverlässige Abdichtung
  • Montage ohne zusätzliche Schlauchschelle
  • Robustes, glasfaserverstärktes Polyamid für hohe Belastbarkeit
  • Temperatur- & druckbeständig – ideal für anspruchsvolle Anwendungen
Einordnung & Einsatzkontext
Diese PS3-Steckverbindung ist für schlauchseitige Anschlüsse ausgelegt und wird häufig in Fahrzeug- und Industrieanwendungen eingesetzt. Die 90°-Bauform reduziert den Bauraumbedarf und entlastet den Schlauch bei Richtungswechseln, während die EPDM-Dichtung für eine dichte Verbindung ohne zusätzliche Abdichtarbeiten sorgt.
Typische Einsatzbereiche
  • Kühlwasser- und Temperiersysteme
  • Heiz- und Ladeluftsysteme
  • Fahrzeugtechnik & Nutzfahrzeuge
  • Industrie- und Anlagenbau
Technische Eckdaten
Medium Kühlwasser
Nennweite NW 20
Anschlussvariante 90° Winkel
Schlauchanschluss 26,4 mm
Material Polyamid (PA) mit ca. 30 % Glasfaserverstärkung
Dichtung EPDM (Ethylen-Propylen-Dien-Kautschuk)
Betriebsdruck ca. 1,5 bar Überdruck
Temperaturbereich −40 °C bis +135 °C (kurzzeitig bis +150 °C)
Hinweis aus der Praxis
Die Steckverbindung wird ohne zusätzlichen Anschlussstutzen montiert. Achte bei der Montage auf eine saubere Schlauchkante – so kann die integrierte EPDM-Dichtung optimal abdichten und die Verbindung hält dauerhaft dicht.
Hersteller: NORMA Group SE NORMA
Marke: NORMA
Adresse: Edisonstr. 4, Maintal, Deutschland
Email: info@normagroup.com
Produktdatei herunterladen
