CAGIVA Benzin-Schnellkupplungsset 8–10 mm – beidseitig absperrend, Viton

Produktbeschreibung

Wenn der Motorradtank für Wartung oder Reparatur abgenommen werden muss, ist eine trennbare Benzinleitung eine große Erleichterung. Dieses CAGIVA Benzin-Schnellkupplungsset verbindet den Tankanschluss mit einem Benzinschlauch und lässt sich bei Bedarf wieder lösen, ohne den Schlauch jedes Mal von seiner Tülle abzuziehen.

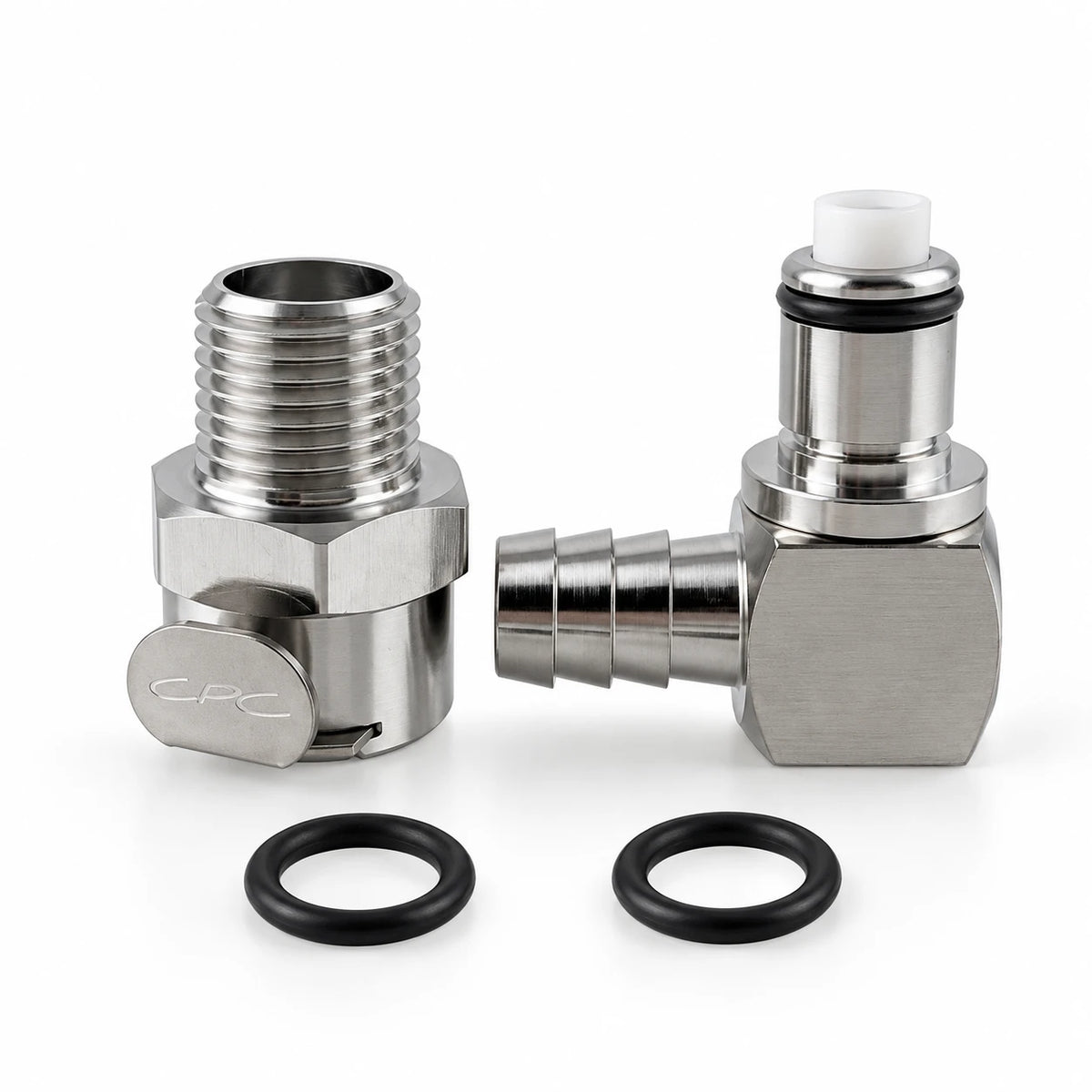

Das Set besteht aus einer tankseitigen Kupplung mit 1/4″ NPT-Außengewinde und einem 90°-Winkelstecker mit Schlauchtülle. Beide Kupplungshälften besitzen ein integriertes Absperrventil. Beim Trennen schließen Tank- und Schlauchseite; dadurch wird das Nachlaufen von Kraftstoff reduziert. Geringe Restmengen an der Trennstelle sind dennoch möglich.

Die Kupplungskörper bestehen aus verchromtem Messing. Integrierte Dichtungen aus FKM, auch als Viton bekannt, gehören zur Ausstattung. Zwei zusätzliche FKM-O-Ringe liegen als Ersatz bei.

Ihre Vorteile im Alltag

• Tank leichter ausbauen: Die Benzinleitung lässt sich an der Kupplung trennen, während der Schlauch auf der Tülle montiert bleibt.
• Weniger Kraftstoff beim Trennen: Integrierte Ventile sperren sowohl die Tankseite als auch die Schlauchseite ab.
• Praktisch bei wiederkehrender Wartung: Die Steckverbindung kann für spätere Servicearbeiten erneut gelöst und verbunden werden.
• Seitlicher Schlauchabgang: Der 90°-Winkelstecker ermöglicht eine passende Schlauchführung, wenn der Einbauraum am Tank begrenzt ist.
• Passende Kupplungshälften als Set: Tankkupplung und Winkelstecker sind als gemeinsame Steckverbindung zusammengestellt.
• Ersatzdichtungen bereits dabei: Zwei zusätzliche FKM-O-Ringe stehen für einen späteren Austausch zur Verfügung.

So funktioniert die Verbindung

Die Tankkupplung wird am passenden Tankanschluss montiert. Der Winkelstecker verbindet die Kupplung mit dem Benzinschlauch. Werden beide Teile zusammengesteckt und vollständig verriegelt, ist der Durchfluss durch die Verbindung geöffnet.

Zum Trennen wird die Entriegelung der Kupplung betätigt und der Winkelstecker herausgezogen. Die integrierten Ventile schließen beide Kupplungshälften. Das ist besonders hilfreich, wenn der Tank für Inspektion, Reparatur oder andere Arbeiten abgenommen werden soll.

Passt das Set zu meinem Motorrad?

Entscheidend sind Tankgewinde, Schlauchmaß und verfügbarer Einbauraum. Vergleichen Sie vor der Bestellung die vorhandene Kupplung mit dem 1/4″ NPT-Außengewinde der Tankseite und prüfen Sie, ob der 90°-Stecker am Motorrad ausreichend Platz hat.

Die Schlauchtülle des Winkelsteckers hat die Nennweite 3/8″ beziehungsweise ca. 9,5 mm. Das Set ist für geeignete Benzinschläuche im Bereich von 8 bis 10 mm vorgesehen. Ob ein bestimmter Schlauch sicher auf der Tülle sitzt, hängt auch von seinem tatsächlichen Innendurchmesser und seiner Ausführung ab.

Die Bezeichnung „CAGIVA“ allein bestätigt daher noch keine Passform für jedes Modell. Prüfen Sie die Anschlüsse an Ihrem Motorrad vor der Bestellung.

Technische Daten

Wichtige Hinweise zur Montage

• Gewindeart und Gegenanschluss vor der Montage auf Übereinstimmung prüfen.
• Den Kraftstoffschlauch passend zur Tülle auswählen und fachgerecht befestigen.
• Den Schlauch so verlegen, dass er nicht geknickt wird oder unter Zug steht.
• Nach dem Zusammenstecken prüfen, ob der Stecker vollständig eingerastet ist.
• Vor der Inbetriebnahme Gewindeanschluss, Schlauchbefestigung und Kupplung auf Dichtheit prüfen.

Das NPT-Gewinde ist konisch. Bei einem passenden Tankanschluss können nach der Montage noch Gewindegänge sichtbar sein; maßgeblich ist eine fachgerecht montierte und dichte Verbindung.

Lieferumfang

• 1 × Tankkupplung LCD10004V mit Absperrventil, 1/4″ NPT-Außengewinde und integrierter FKM-Dichtung
• 1 × Winkelstecker LCD23006V mit Absperrventil, ca. 9,5 mm Schlauchtülle und integrierter FKM-Dichtung
• 2 × FKM-Ersatz-O-Ringe, Ausführung 731104
