Bild 1 von NORMAQUICK S Steckverbinder 1/4

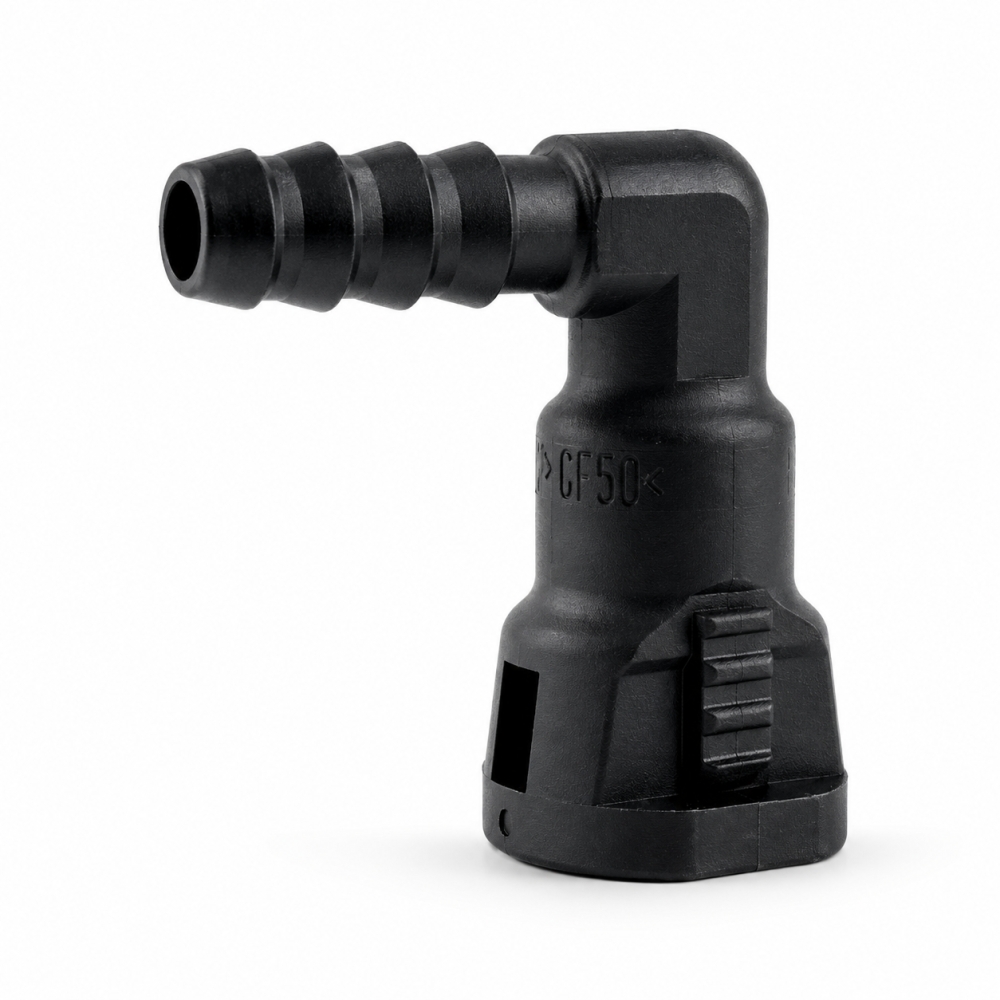

NORMAQUICK S Steckverbinder 1/4"-1/4"-90° Winkestück

Artikel-Nr.: 7158001006

von NORMA

EAN: 4255707427070

9,58 €

Inhalt: 1 Stück

inkl. 19,00 % MwSt., zzgl. Versandkosten
Grundpreis: 9,58 € / Stück

Lieferzeit: 1 bis 3 Tage ^[*2]

Beschreibung

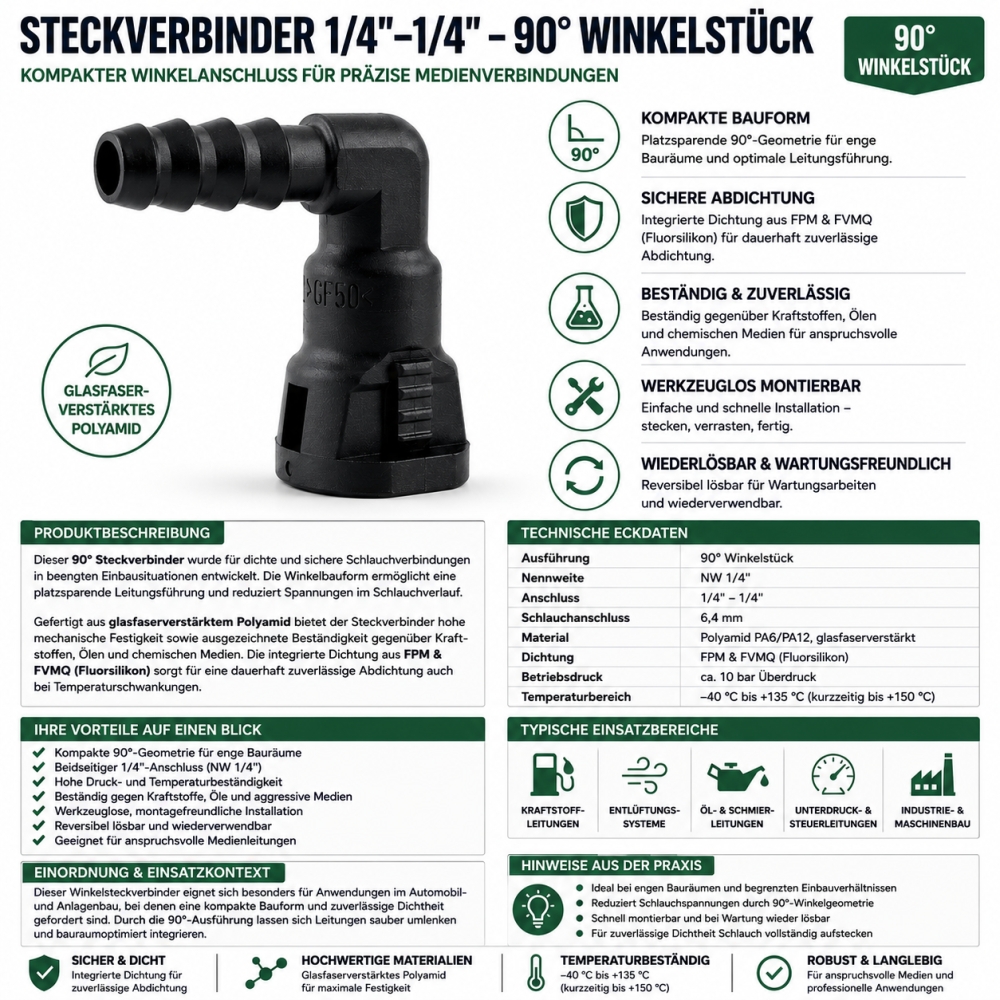

NORMAQUICK® S Steckverbinder 1/4"-1/4"-90° – kompakter Winkelanschluss für präzise Medienverbindungen

Produktbeschreibung

Der NORMAQUICK® S Steckverbinder 1/4"-1/4"-90° wurde für dichte und sichere Schlauchverbindungen in beengten Einbausituationen entwickelt. Die 90°-Winkelbauform ermöglicht eine platzsparende Leitungsführung und reduziert Spannungen im Schlauchverlauf. Gefertigt aus glasfaserverstärktem Polyamid (PA6/PA12), bietet der Steckverbinder hohe mechanische Festigkeit sowie ausgezeichnete Beständigkeit gegenüber Kraftstoffen, Ölen und chemischen Medien. Die integrierte Dichtung aus FPM & FVMQ (Fluorsilikon) sorgt für eine dauerhaft zuverlässige Abdichtung auch bei Temperaturschwankungen.

Ihre Vorteile auf einen Blick

Kompakte 90°-Geometrie für enge Bauräume
Beidseitiger 1/4"-Anschluss (NW 1/4")
Hohe Druck- und Temperaturbeständigkeit
Beständig gegen Kraftstoffe, Öle und aggressive Medien
Werkzeuglose, montagefreundliche Installation
Reversibel lösbar und wiederverwendbar

Einordnung & Einsatzkontext

Dieser Winkelsteckverbinder eignet sich besonders für Anwendungen im Automobil- und Anlagenbau, bei denen eine kompakte Bauform und zuverlässige Dichtheit gefordert sind. Durch die 90°-Ausführung lassen sich Leitungen sauber umlenken und bauraumoptimiert integrieren.

Typische Einsatzbereiche

Kraftstoffleitungen
Entlüftungssysteme
Ölkühler- und Schmierleitungen
Unterdruck- und Steuerleitungen
Industrie- und Maschinenbau

Technische Eckdaten

Nennweite	NW 1/4"
Ausführung	90° (Winkelstück)
Schlauchanschluss	6,4 mm
Material	Polyamid PA6/PA12, glasfaserverstärkt
Dichtung	FPM & FVMQ (Fluorsilikon)
Betriebsdruck	ca. 10 bar Überdruck
Temperaturbereich	−40 °C bis +135 °C (kurzzeitig bis +150 °C)
