NORMA

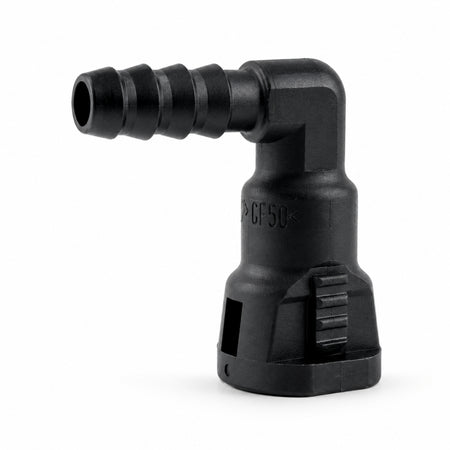

NORMAQUICK S Steckverbinder 1/4"-1/4"-90° Winkestück

SKU: 7158001006 EAN: 4255707427070 Artikelgewicht: 10 g
(0)
€9,58 inkl. MwSt. zzgl. Versand
€9,58 Stück
Auf Lager
Versand innerhalb von 24 Stunden
Schnelle und sichere Lieferung
Kostenloser Versand innerhalb Deutschlands ab 99 €
Zuverlässige Markenqualität für maximale Sicherheit

Fragen Sie einen Experten!

Chat E-Mail +49 5432 80 99 870

NORMAQUICK® S Steckverbinder 1/4"-1/4"-90° – kompakter Winkelanschluss für präzise Medienverbindungen

Produktbeschreibung
Der NORMAQUICK® S Steckverbinder 1/4"-1/4"-90° wurde für dichte und sichere Schlauchverbindungen in beengten Einbausituationen entwickelt. Die 90°-Winkelbauform ermöglicht eine platzsparende Leitungsführung und reduziert Spannungen im Schlauchverlauf. Gefertigt aus glasfaserverstärktem Polyamid (PA6/PA12), bietet der Steckverbinder hohe mechanische Festigkeit sowie ausgezeichnete Beständigkeit gegenüber Kraftstoffen, Ölen und chemischen Medien. Die integrierte Dichtung aus FPM & FVMQ (Fluorsilikon) sorgt für eine dauerhaft zuverlässige Abdichtung auch bei Temperaturschwankungen.
Ihre Vorteile auf einen Blick
  • Kompakte 90°-Geometrie für enge Bauräume
  • Beidseitiger 1/4"-Anschluss (NW 1/4")
  • Hohe Druck- und Temperaturbeständigkeit
  • Beständig gegen Kraftstoffe, Öle und aggressive Medien
  • Werkzeuglose, montagefreundliche Installation
  • Reversibel lösbar und wiederverwendbar
Einordnung & Einsatzkontext
Dieser Winkelsteckverbinder eignet sich besonders für Anwendungen im Automobil- und Anlagenbau, bei denen eine kompakte Bauform und zuverlässige Dichtheit gefordert sind. Durch die 90°-Ausführung lassen sich Leitungen sauber umlenken und bauraumoptimiert integrieren.
Typische Einsatzbereiche
  • Kraftstoffleitungen
  • Entlüftungssysteme
  • Ölkühler- und Schmierleitungen
  • Unterdruck- und Steuerleitungen
  • Industrie- und Maschinenbau
Technische Eckdaten
Nennweite NW 1/4"
Ausführung 90° (Winkelstück)
Schlauchanschluss 6,4 mm
Material Polyamid PA6/PA12, glasfaserverstärkt
Dichtung FPM & FVMQ (Fluorsilikon)
Betriebsdruck ca. 10 bar Überdruck
Temperaturbereich −40 °C bis +135 °C (kurzzeitig bis +150 °C)
Hersteller: NORMA Group SE NORMA
Marke: NORMA
Adresse: Edisonstr. 4, Maintal, Deutschland
Email: info@normagroup.com
Produktdatei herunterladen
