NORMAQUICK PS3 Steckverbindung NW 16-45° EPDM

SKU: 7028038016 EAN: 4255707424260 Artikelgewicht: 28 g
(0)
€15,11 inkl. MwSt. zzgl. Versand
€15,11 Stück
Auf Lager
Versand innerhalb von 24 Stunden
Schnelle und sichere Lieferung
Kostenloser Versand innerhalb Deutschlands ab 99 €
Zuverlässige Markenqualität für maximale Sicherheit

Fragen Sie einen Experten!

Chat E-Mail +49 5432 80 99 870

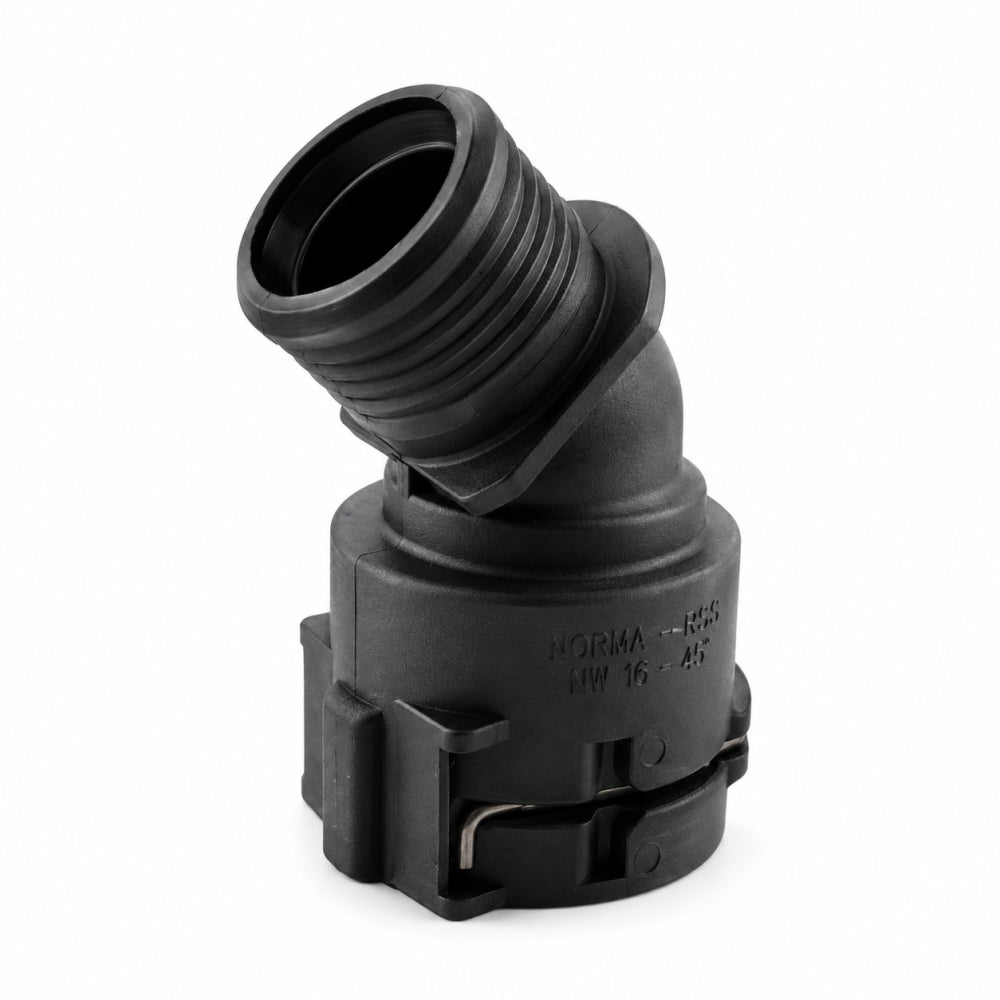

NORMAQUICK® PS3 Steckverbindung NW 16 – 45° Winkelstück mit EPDM-Dichtung

Produktbeschreibung
Die NORMAQUICK® PS3 Steckverbindung NW 16 als 45° Winkelstück ist ideal, wenn Schläuche platzsparend umgelenkt werden müssen – ohne die Verbindung unnötig zu belasten. Das glasfaserverstärkte Polyamid-Gehäuse sorgt für hohe Stabilität, die integrierte EPDM-Dichtung für zuverlässige Dichtheit im Kühlwasserbereich.
Vorteile auf einen Blick
  • 45° Winkel für flexible, bauraumoptimierte Schlauchführung
  • Schnelle Montage durch Stecksystem – sauber und reproduzierbar
  • Hohe mechanische Beständigkeit durch glasfaserverstärktes PA
  • Dauerhaft dicht durch integrierte EPDM-Dichtung
  • Geeignet für anspruchsvolle Temperaturbereiche
Typische Einsatzbereiche
• Kühlwassersysteme
• Heizungs- und Wärmetauschersysteme
• Druckluft- und Ladeluftanwendungen
• Fahrzeug- und Maschinenbau (bei engen Einbauverhältnissen)

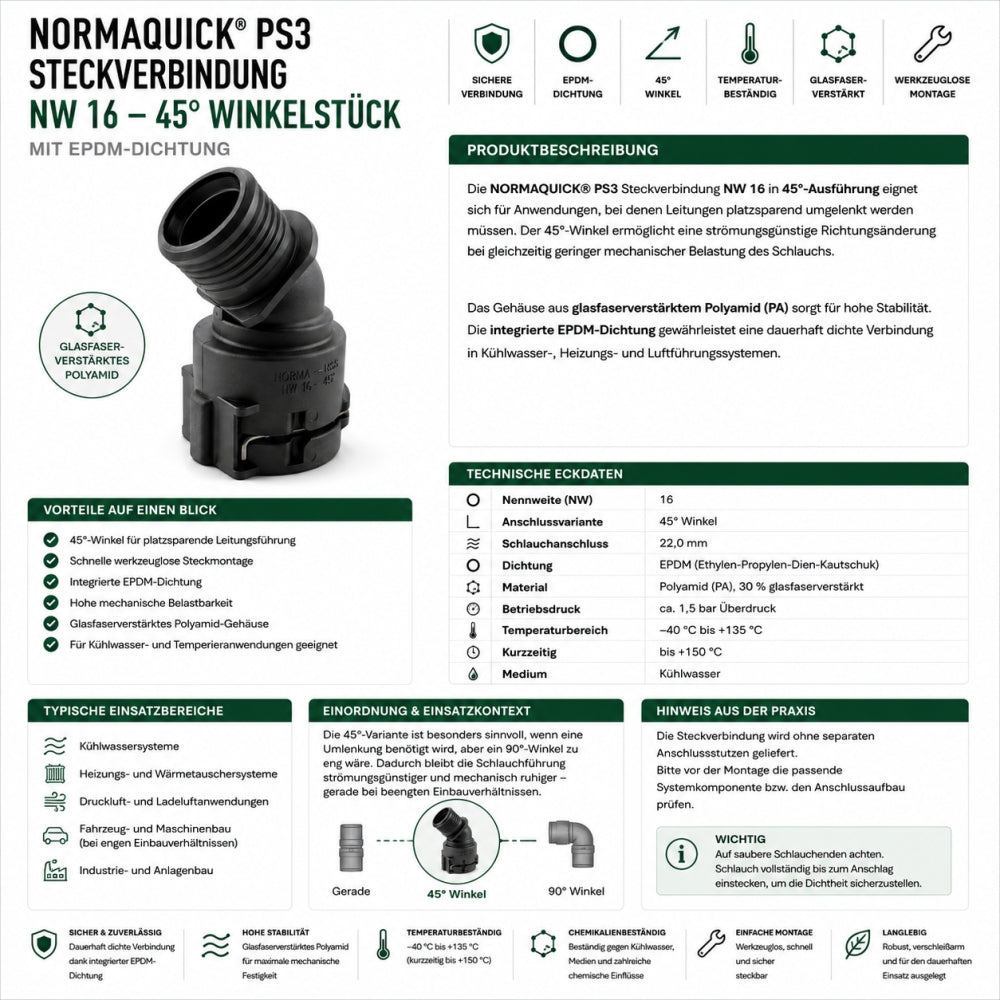

Technische Eckdaten
  • Medium: Kühlwasser
  • Nennweite (NW): 16
  • Anschlussvariante: 45° (Winkel)
  • Schlauchanschluss: 22,0 mm
  • Dichtung: EPDM (Ethylen-Propylen-Dien-Kautschuk)
  • Material: Polyamid (PA), 30 % glasfaserverstärkt
  • Betriebsdruck: ca. 1,5 bar Überdruck
  • Temperaturbereich: −40 °C bis +135 °C, kurzzeitig bis +150 °C
Einordnung & Einsatzkontext
Die 45°-Ausführung ist besonders sinnvoll, wenn eine Umlenkung benötigt wird, aber ein 90°-Winkel zu eng wäre. Dadurch bleibt die Schlauchführung strömungsgünstiger und mechanisch ruhiger – gerade bei beengten Einbauverhältnissen.
Hinweis aus der Praxis
Die Steckverbindung wird ohne separaten Anschlussstutzen geliefert. Bitte vor Montage die passende Systemkomponente bzw. den Anschlussaufbau prüfen.
