Gegenplatte für Quadratrohrbügel verzinkter Stahl
Regulärer Preis
€5,23
inkl. MwSt. zzgl.
Versand
Grundpreis
€5,23
pro Stück
Verfügbarkeit der Abholung konnte nicht geladen werden
Schnelle und sichere Lieferung
Kostenloser Versand innerhalb Deutschlands ab 99 €
Zuverlässige Markenqualität für maximale Sicherheit
Fragen Sie einen Experten!

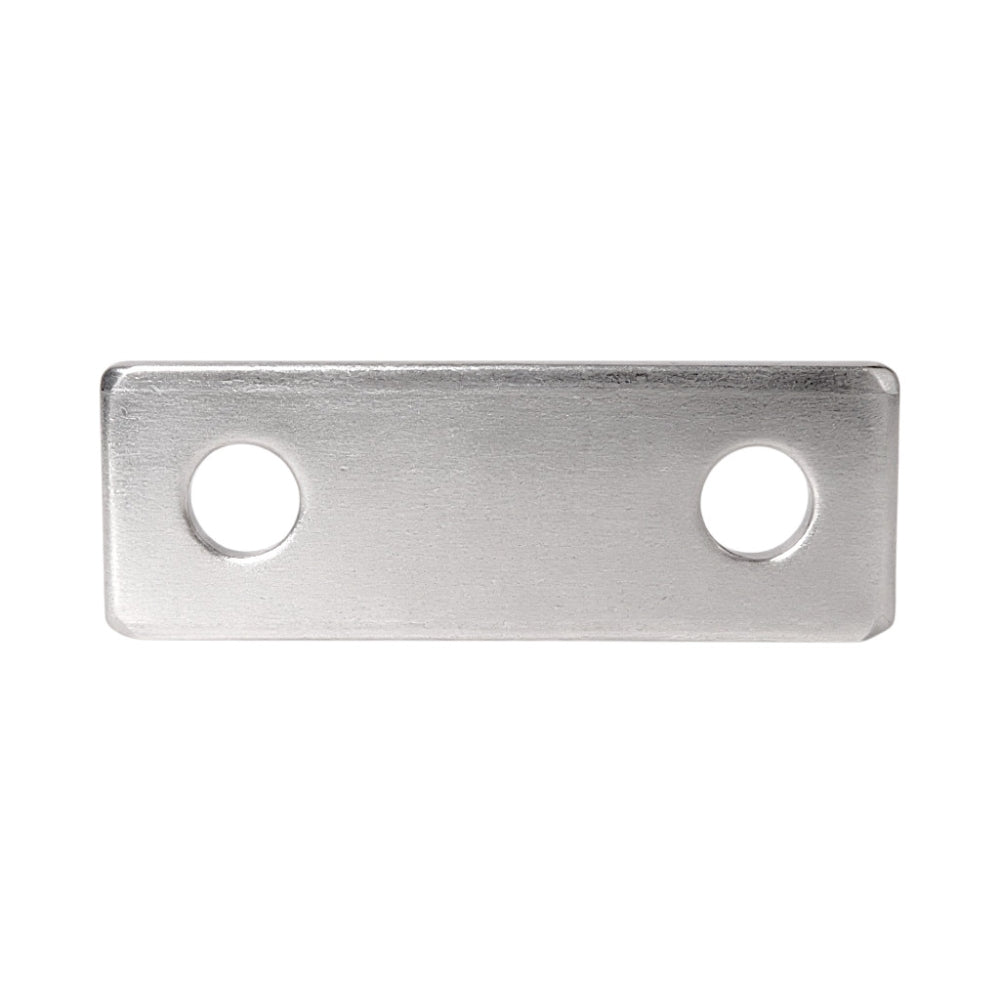

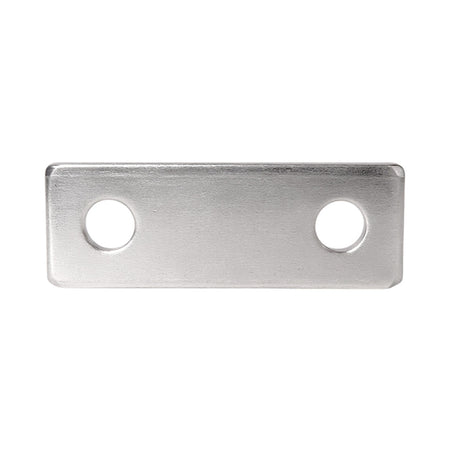

Gegenplatte für Quadratrohrbügel – verzinkter Stahl
Produktbeschreibung
Diese Gegenplatte für Quadratrohrbügel ist das passende Gegenstück für U-Bügel / Bügelschrauben und sorgt für eine stabile, gleichmäßige Lastverteilung bei der Befestigung von Vierkant- und Rechteckrohren. Sie wird typischerweise im Stahlbau, Rohrrahmenbau, Fahrzeugbau sowie in technischen Konstruktionen eingesetzt.
Gefertigt aus verzinktem Stahl bietet die Gegenplatte einen zuverlässigen Korrosionsschutz. Je nach lichter Weite (a) stehen passende Abmessungen, Lochmittenabstände und Bohrungen zur Verfügung.
Gefertigt aus verzinktem Stahl bietet die Gegenplatte einen zuverlässigen Korrosionsschutz. Je nach lichter Weite (a) stehen passende Abmessungen, Lochmittenabstände und Bohrungen zur Verfügung.
Vorteile auf einen Blick
- Stabiles Gegenstück für Quadratrohrbügel und Bügelschrauben
- Gleichmäßige Kraftverteilung – schützt Untergrund und Bauteil
- Verzinkter Stahl – Korrosionsschutz für langlebige Montage
- Passende Lochabstände je nach lichter Weite (a)
- Montagefreundlich – vorgebohrt für schnelle Verschraubung
Typische Einsatzbereiche
• Stahlbau & Rohrrahmenkonstruktionen
• Fahrzeugbau, Anhänger- und Geländerkonstruktionen
• Befestigung von Vierkant- und Rechteckrohren
• Verbindung mit U-Bügeln / Bügelschrauben
• Industrie- und Werkstattmontagen
• Fahrzeugbau, Anhänger- und Geländerkonstruktionen
• Befestigung von Vierkant- und Rechteckrohren
• Verbindung mit U-Bügeln / Bügelschrauben
• Industrie- und Werkstattmontagen
Technische Eckdaten
| Material | Stahl, verzinkt |
| Einsatz | Gegenplatte für Quadratrohrbügel / U-Bügel |
| Auswahl | Nach lichter Weite (a) |
Technische Maße nach lichter Weite (a)
a = 42 mm Material: 30×3 Lochmittenabstand: 52 mm Bohrung: 12 mm Länge: 72 mm
a = 52 mm Material: 30×3 Lochmittenabstand: 62 mm Bohrung: 12 mm Länge: 82 mm
a = 62 mm Material: 30×3 Lochmittenabstand: 72 mm Bohrung: 12 mm Länge: 92 mm
a = 72 mm Material: 30×3 Lochmittenabstand: 84 mm Bohrung: 14 mm Länge: 104 mm
a = 82 mm Material: 30×3 Lochmittenabstand: 94 mm Bohrung: 14 mm Länge: 116 mm
a = 92 mm Material: 30×3 Lochmittenabstand: 104 mm Bohrung: 14 mm Länge: 126 mm
a = 102 mm Material: 40×4 Lochmittenabstand: 114 mm Bohrung: 14 mm Länge: 136 mm
a = 122 mm Material: 40×4 Lochmittenabstand: 134 mm Bohrung: 14 mm Länge: 156 mm
a = 142 mm Material: 40×4 Lochmittenabstand: 158 mm Bohrung: 18 mm Länge: 190 mm
a = 162 mm Material: 40×4 Lochmittenabstand: 178 mm Bohrung: 18 mm Länge: 210 mm
a = 182 mm Material: 40×4 Lochmittenabstand: 198 mm Bohrung: 18 mm Länge: 230 mm
a = 202 mm Material: 40×4 Lochmittenabstand: 218 mm Bohrung: 18 mm Länge: 250 mm
Hinweis aus der Praxis
Für eine saubere Montage sollten Gegenplatte und Quadratrohrbügel in derselben lichten Weite (a) gewählt werden. Die Bohrung muss zur Gewindegröße des Bügels passen (z. B. 12 mm / 14 mm / 18 mm).
Hersteller: SchellenDirekt
Marke: SchellenDirekt
Adresse:
Alte Dorfstr. 2, 49624 Löningen, Deutschland
