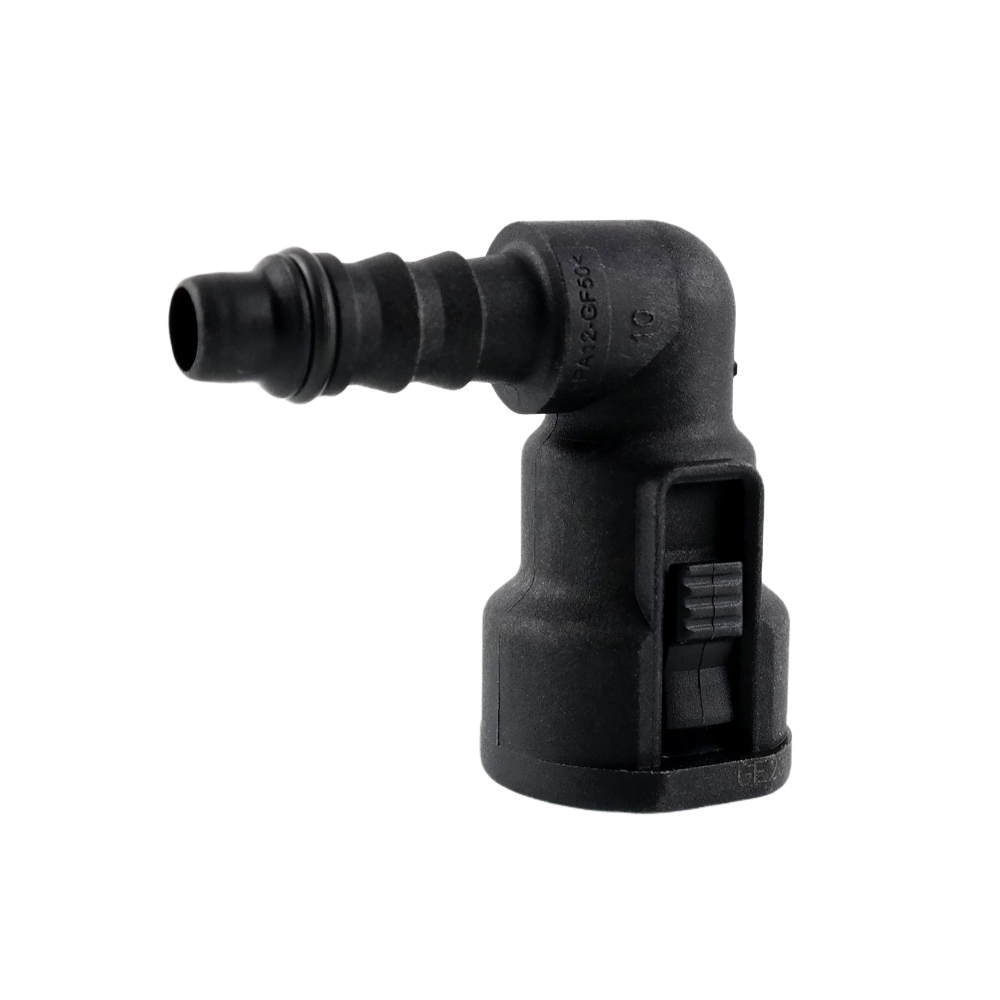

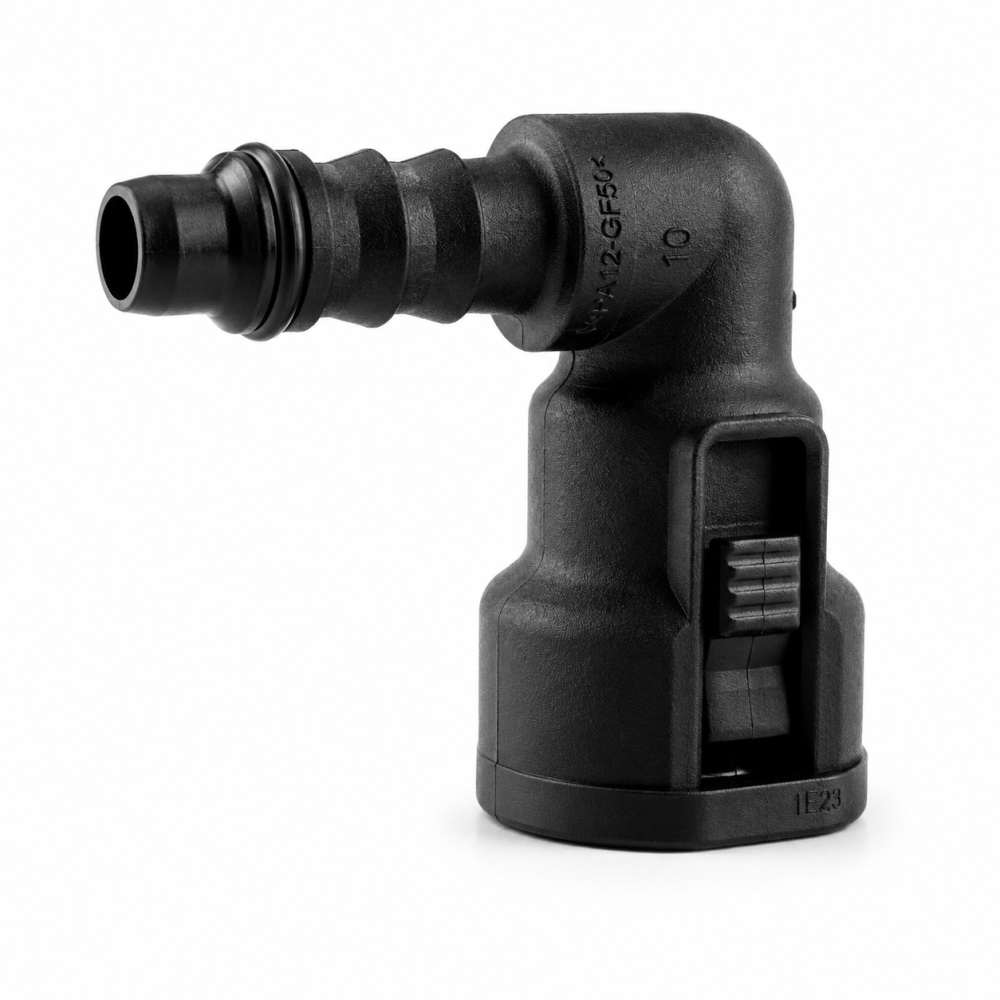

Bild 1 von NORMAQUICK S Steckverbinder Winkelstück 5/16

NORMAQUICK S Steckverbinder Winkelstück 5/16"-06-90°

Artikel-Nr.: A624E50-06M04

von NORMA

EAN: 4255707427100

15,83 €

Inhalt: 1 Stück

inkl. 19,00 % MwSt., zzgl. Versandkosten
Grundpreis: 15,83 € / Stück

Lieferzeit: 1 bis 3 Tage ^[*2]

Beschreibung

NORMAQUICK® S Winkelsteckverbinder 5/16″–06–90° – kompakt, passgenau & dauerhaft dicht

Produktbeschreibung

Der NORMAQUICK® S Winkelsteckverbinder 5/16″–06–90° ist eine kompakte Schnellsteckverbindung für medienführende Leitungen im Fahrzeug- und Industriebereich. Die 90°-Winkelgeometrie ermöglicht eine platzsparende Schlauchführung bei beengten Einbausituationen und reduziert Knickbelastungen im Leitungsverlauf. Damit eignet sich der Verbinder besonders für Anwendungen mit eingeschränktem Bauraum. Gefertigt aus glasfaserverstärktem Polyamid (PA6/PA12), überzeugt der Steckverbinder durch hohe mechanische Stabilität, Temperaturbeständigkeit und chemische Resistenz. Die integrierte Dichtung aus FKM & FVMQ (Fluorsilikon) sorgt für eine dauerhaft sichere und medienbeständige Abdichtung.

Ihre Vorteile auf einen Blick

Kompakte 90°-Bauform für enge Einbauräume
Exakte Passform für NW 5/16″ Systeme
Robustes, glasfaserverstärktes Polyamid
Medienbeständige Dichtung (FKM & FVMQ)
Werkzeuglose und schnelle Montage
Vibrationssicher und langlebig

Einordnung & Einsatzkontext

Dieser NORMAQUICK® S Winkelsteckverbinder ist ideal für Anwendungen, bei denen eine platzoptimierte, sichere und montagefreundliche Verbindung erforderlich ist. Besonders bewährt in Kraftstoff-, Öl-, Entlüftungs- und Unterdrucksystemen moderner Fahrzeuge sowie in industriellen Medienleitungen.

Typische Einsatzbereiche

Kraftstoffleitungen
Öl- und Schmierkreisläufe
Entlüftungs- und Unterdrucksysteme
Fahrzeug- und Motorentechnik
Industrie- und Maschinenbau

Technische Eckdaten

Nennweite	NW 5/16″
Ausführung	90° Winkel
Schlauchanschluss	7,4 mm
Material	Polyamid PA6/PA12, glasfaserverstärkt
Dichtung	FKM & FVMQ (Fluorsilikon)
Betriebsdruck	bis 2 bar Überdruck
Temperaturbereich	−40 °C bis +135 °C
