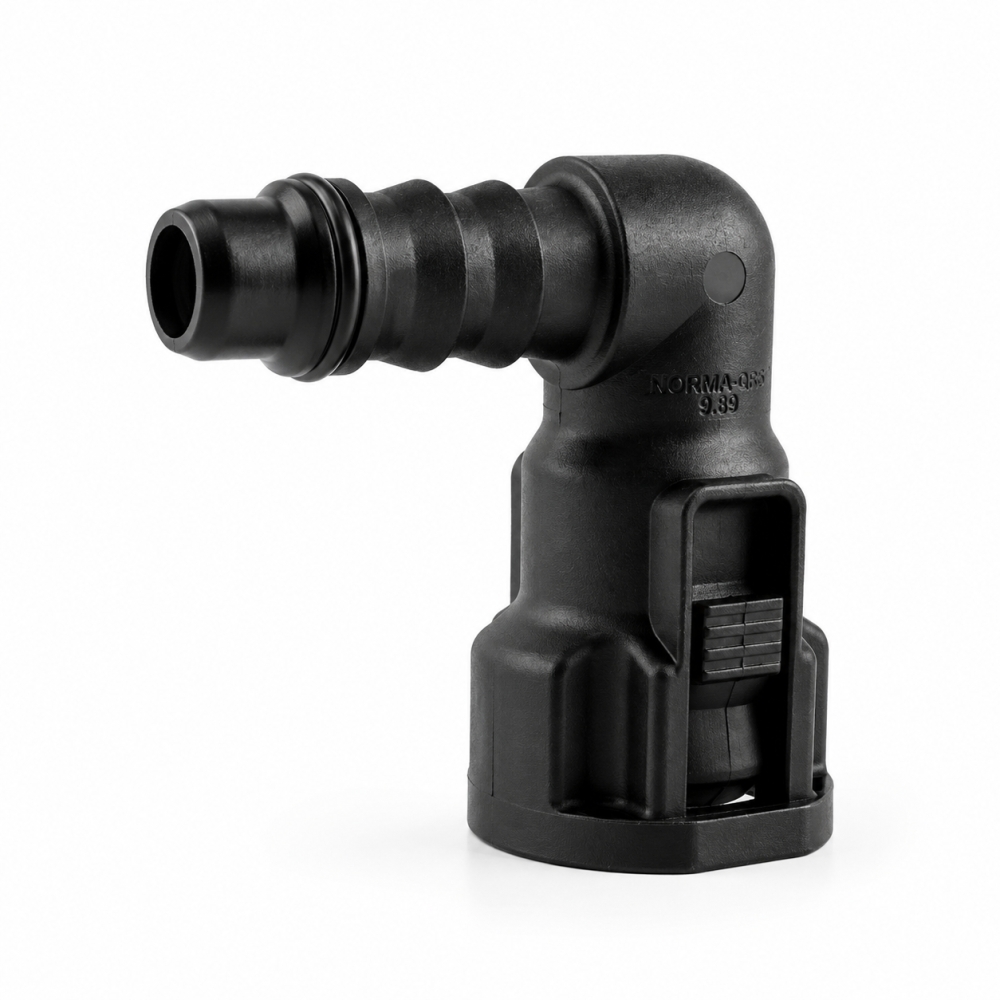

NORMAQUICK S Steckverbinder 10-08-90° Winkelstück

Artikel-Nr.: A620N10-08M02

von NORMA

EAN: 4255707427056

20,92 €

Inhalt: 1 Stück

inkl. 19,00 % MwSt., zzgl. Versandkosten
Grundpreis: 20,92 € / Stück

Lieferzeit: 1 bis 3 Tage ^[*2]

Beschreibung

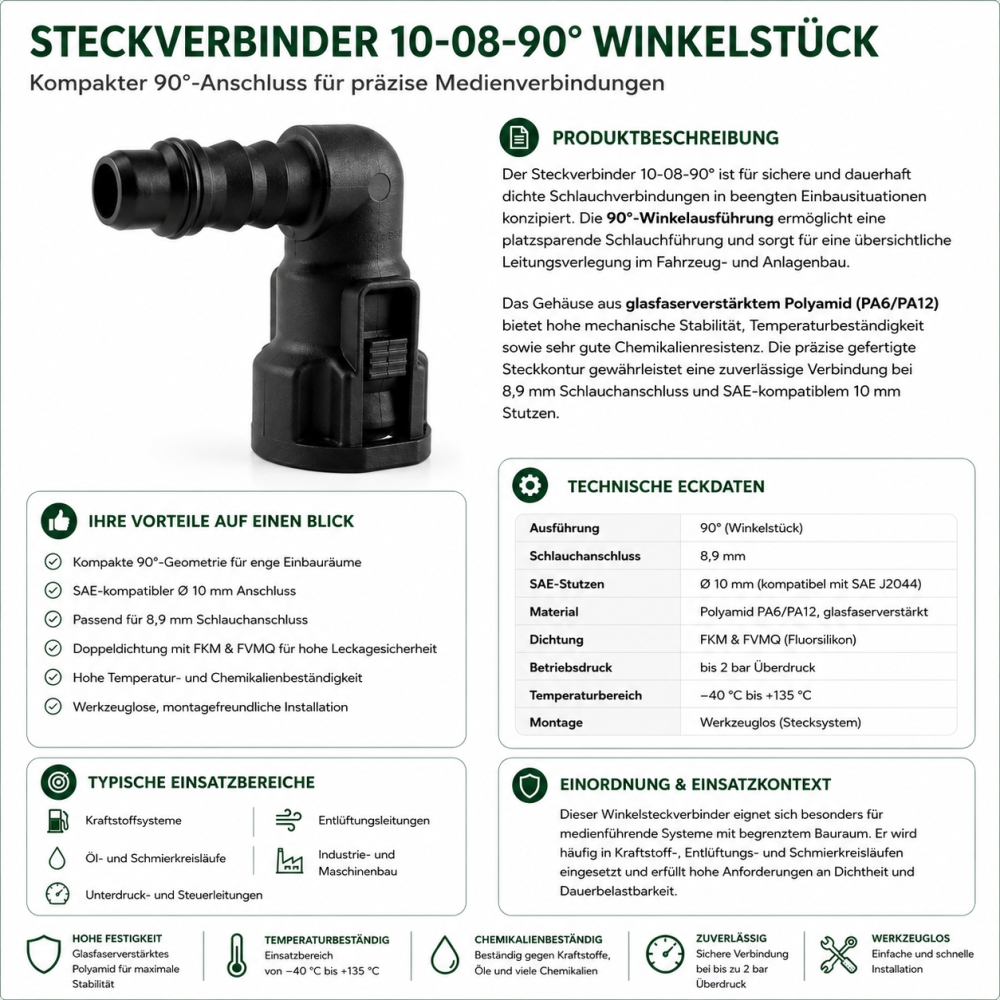

NORMAQUICK® S Winkelsteckverbinder 10-08-90° – kompakter 90°-Anschluss für präzise Medienverbindungen

Produktbeschreibung

Der NORMAQUICK® S Steckverbinder 10-08-90° ist für sichere und dauerhaft dichte Schlauchverbindungen in beengten Einbausituationen konzipiert. Die 90°-Winkelausführung ermöglicht eine platzsparende Schlauchführung und sorgt für eine übersichtliche Leitungsverlegung im Fahrzeug- und Anlagenbau. Das Gehäuse aus glasfaserverstärktem Polyamid (PA6/PA12) bietet hohe mechanische Stabilität, Temperaturbeständigkeit sowie sehr gute Chemikalienresistenz. Die präzise gefertigte Steckkontur gewährleistet eine zuverlässige Verbindung bei 8,9 mm Schlauchanschluss und SAE-kompatiblem 10 mm Stutzen.

Ihre Vorteile auf einen Blick

Kompakte 90°-Geometrie für enge Einbauräume
SAE-kompatibler Ø 10 mm Anschluss
Passend für 8,9 mm Schlauchanschluss
Doppeldichtung mit FKM & FVMQ für hohe Leckagesicherheit
Hohe Temperatur- und Chemikalienbeständigkeit
Werkzeuglose, montagefreundliche Installation

Einordnung & Einsatzkontext

Dieser Winkelsteckverbinder eignet sich besonders für medienführende Systeme mit begrenztem Bauraum. Er wird häufig in Kraftstoff-, Entlüftungs- und Schmierkreisläufen eingesetzt und erfüllt hohe Anforderungen an Dichtheit und Dauerbelastbarkeit.

Typische Einsatzbereiche

Kraftstoffsysteme
Entlüftungsleitungen
Öl- und Schmierkreisläufe
Unterdruck- und Steuerleitungen
Industrie- und Maschinenbau

Technische Eckdaten

Nennweite	NW 10
Ausführung	90° (Winkelstück)
Schlauchanschluss	8,9 mm
SAE-Stutzen	Ø 10 mm (kompatibel mit SAE J2044)
Material	Polyamid PA6/PA12, glasfaserverstärkt
Dichtung	FKM & FVMQ (Fluorsilikon)
Betriebsdruck	bis 2 bar Überdruck
Temperaturbereich	−40 °C bis +135 °C
